~~~!请问怎么画成这样的封装。\\\

录入:edatop.com     点击:

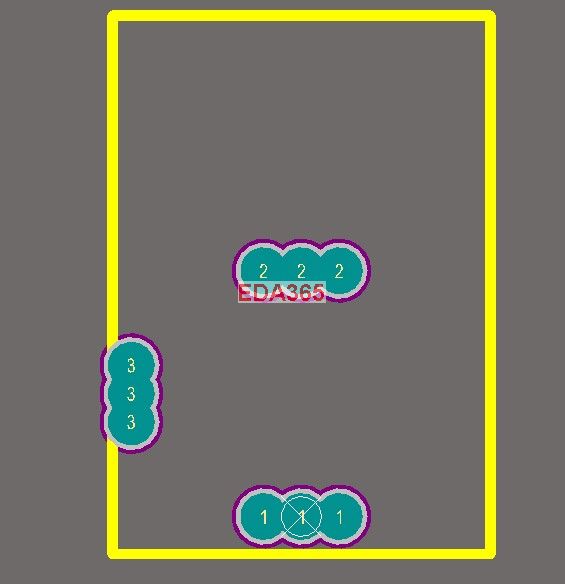

引脚名都是相同的 如果改成不同的名字就会出错 ,因为原理图里只有三个引脚


而且引脚相交的话会出现上图那样的红色警告
请问这个问题如何解决
这是一个电源插口的封装

把原理图的pin名改为不同的就ok了,如果非要一样,就用15.x系列试试了。

- -如果你确认你这个封装这么画没问题的话~
直接WAVE DRC把

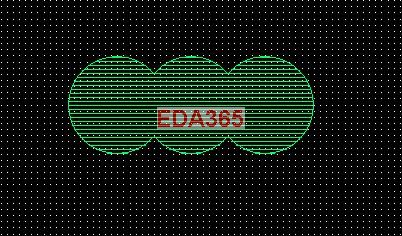

你用shape建一个异形焊盘啊..你这不是三个圆形shape拼起来就可以吗

没分 再发个图..

大概就是这样了...

同上,这个是一个不规则的pad 所以要这样建。

看你的样子是画一个DC座子焊盘的椭圆孔,有这个必要这样画吗?还是PROTEL那套,ALLEGRO早已经支持椭圆焊盘了。


椭圆孔出dill是出不来的,有办法解决吗

回复 本无名 的帖子
出route文件

按3楼的做最简单了.

被99洗脑 太深了

在 Pad Designer 設置時, 在Drill type 設置槽孔( slot )行了

是的,出route文件就可以了

感谢以上几位的回答。以前椭圆dill我都是在工艺说明注明的

用allegro什么问题都解决了
