关于HDL电源和地的设置疑问
录入：edatop.com 点击：
本人在用HDL画电路图，图中有好多电源和地。某些参考书上有两个说法：
说法一：对于元件的电源，接地管脚，需要接上电源以及接地符号。
说法二：电源和地的网络一律采用网络标号的方法实现电气连接。为保证电气连接正确，不准采用图形符号的方法实现连接。

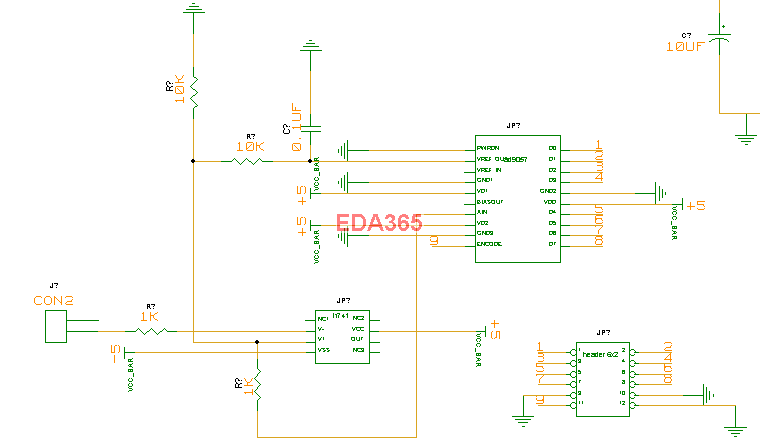

这两种说法不是相互矛盾的吗?究竟在HDL电路图连接电源和地时候，应该使用图形符号（如图1所示）?
图1

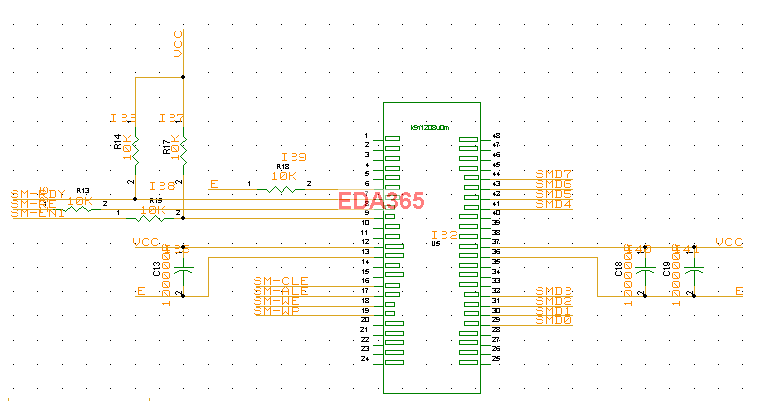

还是直接用网络标号（如图2所示）?
图2
请高手指点迷津！
纠结呀。
每天一顶
我都用此方式, 说法一：对于元件的电源，接地管脚，需要接上电源以及接地符号。
回复 XYX365 的帖子
谢谢你的宝贵意见。
