我关掉底层显示时,为什么它的PIN还显示？只是稍暗

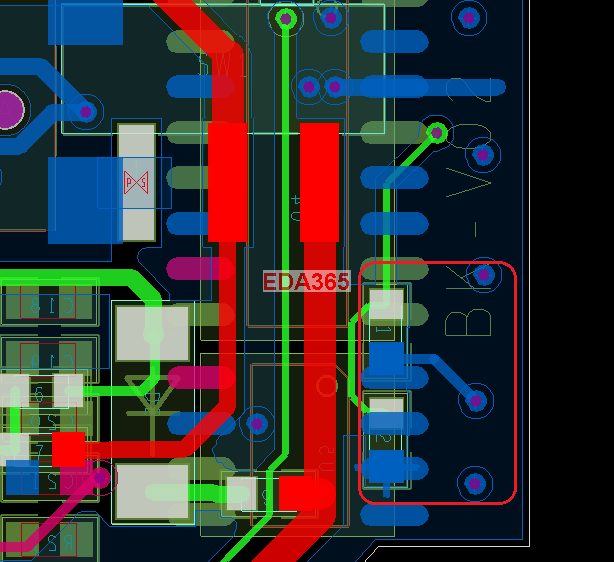

如下图,底层的PIN直接影响了查看顶层元器件,不小心的话那两个电阻都看不见了. PIN能不能像ETCH一样一点都看不见?别告诉我设成黑色的PIN哦.谢谢. 正如我的要求如果实现了，会带来什么不良影响呢?

在color里设置试试看·

你可能是assign color了

我的蓝色是GND在DISPLAY里设的,所有色都不是ASSIGN COLOR命令设

回复 longzhiming 的帖子

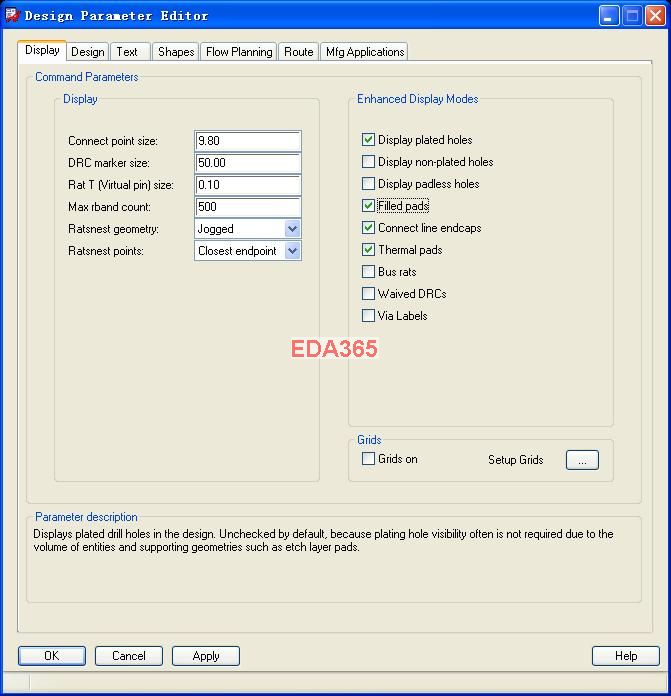

将file pad勾选掉，所有pin就成为空心的

那且不是都看不见了?你误会我的意思了,我要看其中一层的.

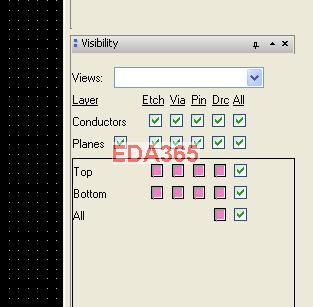

那就在这个界面选了，把pin点掉就看不到了吧

PIN点掉也看得到啊,所以,有个熟ALLEGRO的PADS高手说多层板PADS更好,还是有一定道理.

1.  color 里面stack-up  soldermask 没有关掉。
2. 将pad 改为空心。

感谢,又跟你学一招,PASTMASK也关掉,空心就不必了,基本解决.

互相学习

LZ soldermask忘记关了
监定完毕

用了那么多年allegero,没见过有你这样的问题...关掉了还显示在那,不可能,除了你软件有问题

正常情况,你没特意去开soldmask,pastemask,这两个是不会自动开起来的..肯定是你开起来忘关了

不会吧?我汉,你用什么版本啊?
