有一个奇怪的孤岛无法删除

录入：edatop.com 点击：

用的是15.5.1版本。在铺完铜后中间信号层出现了29个island，其中的28个能顺利删除，还有一个怎么删也删不掉。
那个island，我查看了下位置，如图所示，已经远远超出了我整个设计的尺寸。
请问有谁遇到过类似的问题吗?该如何解决?

把所有颜色关闭，然后打开SIG层的boundrary层颜色，然后删除

二楼正点

2#正解。纠正下单词是boundary 顶～～

回复 shg_zhou 的帖子
按照你的提示，如果删去这些东西的话，shape也会相应删除，那岂不是白白铺铜了?

回复 shg_zhou 的帖子

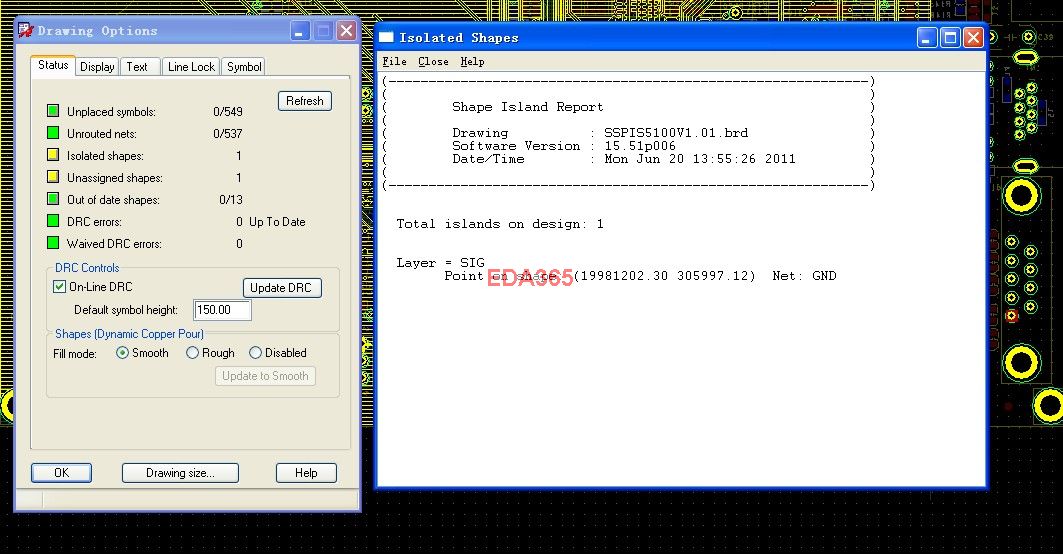

这个孤岛的坐标是（19881202.30 305977.12）这个坐标点已经明显超出了整个设计的尺寸，所以根本找不着孤岛所在。
请问有解决方法吗?谢谢

删BOUNDARY即可～～～～～～～～～～·

这个好办，在有孤岛的位置在画一个相同net的铺铜，然后合并两个铺铜，把原来的孤岛补上，更新动态铺铜，那个孤岛又出来了，这回就能删掉了

boundary ~~~~

我也遇到过。
应该是软件bug，这个点在离原点一里地的地方！把这个shapes删了重画下吧。

学习了~！

只删除你提示的坐标位置孤岛啊

奇怪,孤島刪除后留下的框已往是可刪除的,現怎么不行了, 有否兄弟指教?
(現用16.3)

这个问题我也碰到过,comand 输入提示的坐标位置孤岛

命令shape-check看看有没有标示
