导入outline问题

我现在要开始画板。制作了一个outline的dra文件，包括了禁止布线区，布线区，边框等内容。但是我在新建brd中导入outline的dra文件，利用placement中找到机械选项,下面没有出现outline的勾选项.这是怎么回事?或者说outline的dra文件路径需要特别设置?谢谢。

路径设置对吗?

为什么要制作outline的dra文件，你新开一个brdfile，自己直接按照尺寸画一个就好了 ，或是用结构给的dxf文件外框转成个outline。

回复 nbhand 的帖子
这个怎么设置?没有看到有路径设置的部分。是在library中?

首先确认你的路径是否都正确，
2 你做的outline .dra尺寸是否大于你要导入的brd文件尺寸，大了有提示的。也同样放不进

khttca

回复 jjjyufan 的帖子
这个路径在哪儿设置呢?谢谢

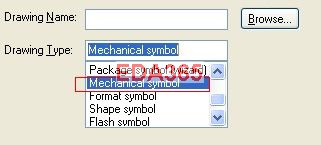

首先要确认你在建这个dra时，是不是选的机械类型：

回复 dzkcool 的帖子
这个是在哪儿?

     你导入的是PCB板框吗?  这个你可以自己画,也可以dxf导入啊?
如果你用placement的话.确认下你在Advanced setting下的library有勾选上不?如果没有,你在placement list下是看不到的,还要确认你的outline位置和路径对不对.

回复 kqux222 的帖子
关键是outline的位置和路径在那儿设置呢?前面的人都提到了这个，郁闷

回复 coldhearted 的帖子
你制作的outline 在哪,就是它的位置,
然后你库路径怎么设置的,你把它放到路径处(allegro的库路径你应该会设置吧,要不然元件导不进去的),
其次就是placement的advanced setting里把library选中.
最后你再放就可以了

回复 kqux222 的帖子
谢谢啊。你说的这些我都知道，我突然明白了，那个library里不是有很多么，pad,psm什么的，这个outline生成的dra是不是也对应着psm的库路径?这个是我真正纠结的

回复 coldhearted 的帖子
我都是把.dra  .txt  .fsm  .psm  .ssm  .bsm  .osm 都放到一个文件夹的
  然后在设置路径,就不用担心哪个文件没放进去了

回复 coldhearted 的帖子
跟设置封装库的路径一样的方法，你直接把你的outline的dra文件放在库目录，你就可以调用啊！
setup->user pre->path->lib这个里面设置的！
