差分等长求助

转弯的时候有的线是内角，有的县是外脚，这个是有区别的。在你的图中有2个拐弯，调整两个拐弯的长度相等试试。还有就是可以右键，single trace mode来调整等长。

1.可能有pin delay：也就是说你的差分线接到bga上，bga芯片本身有有内部长度，加到差分线的总长上了
2.可能有线头：在你走的线上可能夹杂了线头，最有可能是在打via换层的地方有线头

19mil也算大啊，你让哥经常碰到的几十mil的偏差时情何以堪?把其中的一根线在靠近IC的地方弯一点点就可以了。你会发现十几mil其实很短。

19mil是指我设置的差分对之间的间距。
实际2根差分线之间的长度差达到90mil。

我show element每根线发现差异确实表现在走线上，由于拐弯导致某根线大部分在内侧，所以累计到80到90mil。

显然间距越小，等长越容易控制！

回复 coyoo 的帖子
我晕，你设这么大的差分间距?不管有没有阻抗控制要求，19mil的间距已经是超级松耦合了。设小点吧，最好10mil以内，阻抗实在控制不，把平面层掏空。

我在想差分对2根线长度差在100mil以内不会有什么问题吧?！

前面说得都不对..球长两根基本上是一样长的.你发上来的图只截了一端.另一端接得不完全配对吧?..你把另一端发来看看可以怎么解决

Please check:

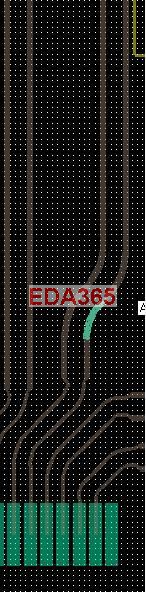

另外还有下面一小段：

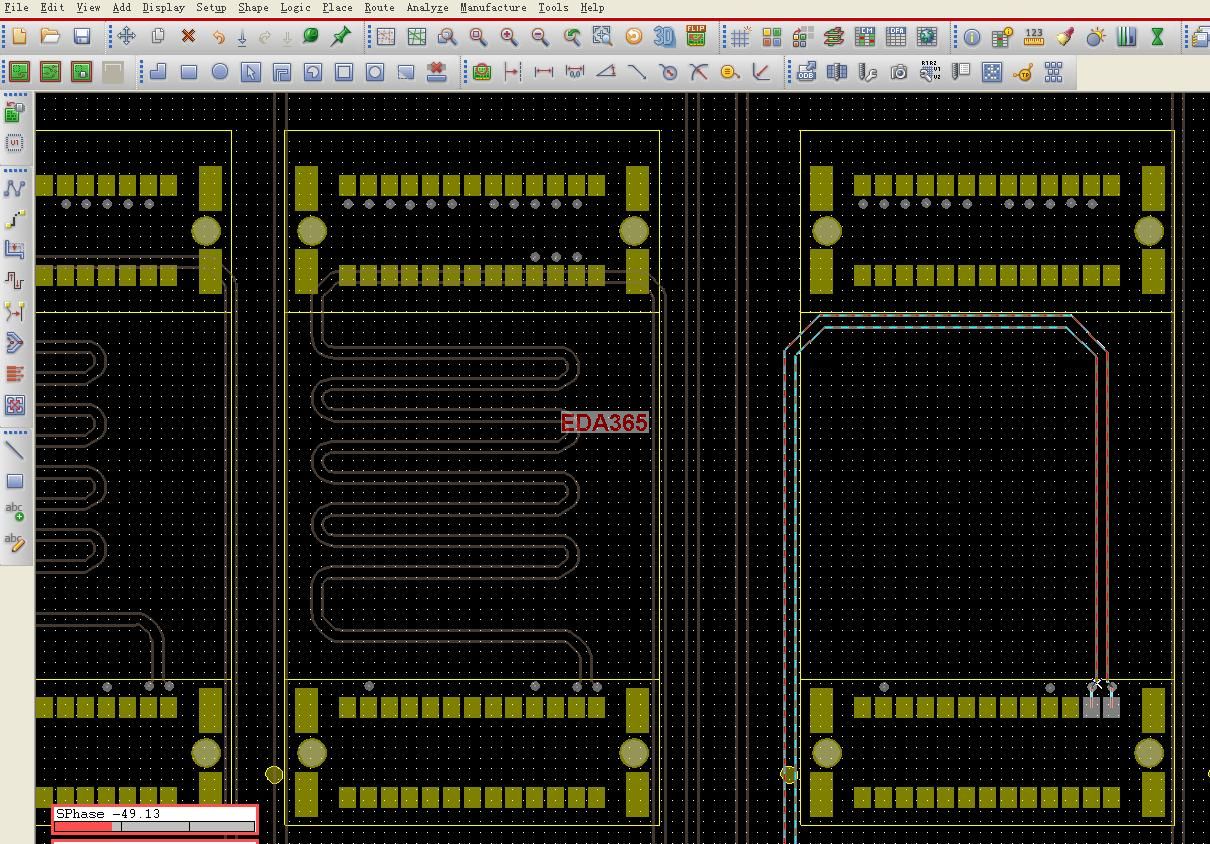

如图所示，走内侧的那根线，通过show elment查看发现每一段都比外侧那段短10到20mil不等，所以累积下来就有40mil，甚至有的有80到90mil的差异。

主要是间距过大，导致走在每个转弯内侧的那根线会更短，就像赛车，走内道路径短，容易超车。
