allegro有没有像mentor那样的给net type定义一种颜色的功能啊
录入：edatop.com 点击：
allegro有没有像mentor那样的给net type定义一种颜色的功能啊

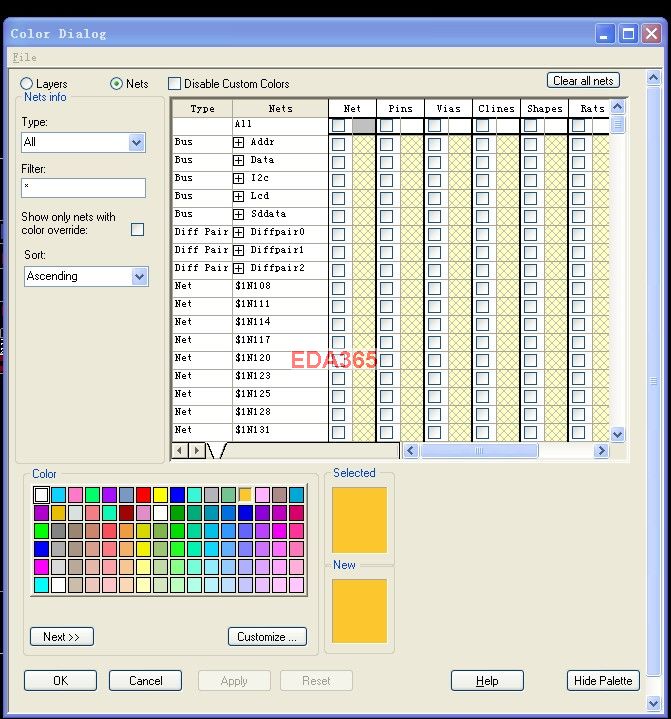

在颜色设置COLOR DAILOG 里面 选择 NET 然后就可以在里面设置了
嗯，楼上回答正确，
那样去设置多麻烦，看得眼花，在控制面板只选择NETS，然后用鼠标点选你要改颜色的NET右键选Assign Color出现色板选上要你要的颜色搞定
如果你点了dehighlight all就傻眼了，那么多线需要重新赋颜色！
回复 lh08101276 的帖子
请问在allegro15.5版本里如何设置net颜色?我好了好久没找到呀
回复 rx_78gp02a 的帖子
对啊这个很恶心的
你说的也可以,但我一直困惑,ASSIGN COLOR后,这个网络就不能用肉眼直接看出是在哪一层了.也就是说这个网络经过孔后有顶层也有底层时. 有什么办法吗?高手.
