求助：怎么检查同一个网络过孔重叠或者靠的过近？
录入：edatop.com 点击：
求助：怎么检查同一个网络过孔重叠或者靠的过近?

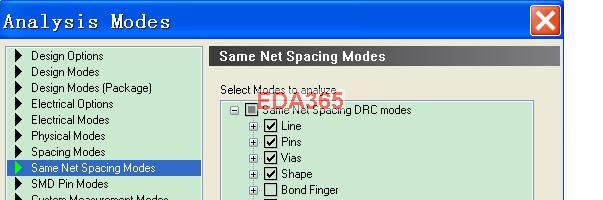

打开同名drc
回复 lj905722 的帖子
请问在哪里设置?谢谢！

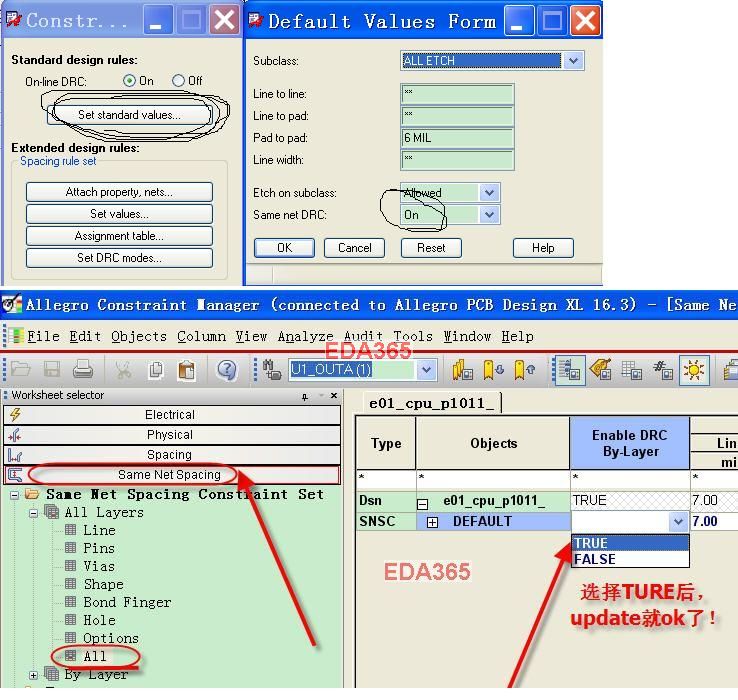

上边15.5下面16.3
要不你检查看看是否这些地方，同名，电气，物理的都设置好了，我同事的板子一天了，打开同名drc，但过孔上焊盘不会报错，相同设置其它单板就会报错，没有找到问题根源
回复 lj905722 的帖子

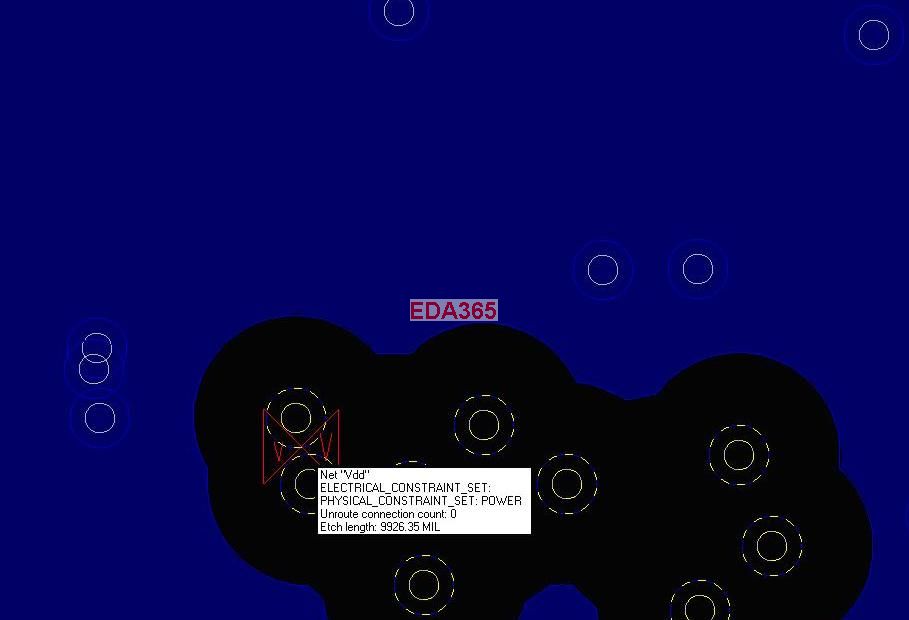

谢谢，按照图示设置后，确实有报DRC，但是还有一个问题，如果是同一个网络，比如GND或ＶＣＣ，有多个过孔，也有shape,包含在shape里面同一网络的via重叠，却不会报DRC，在shape外的同一网络的via重叠才会报DRC。 这个如何解决?还请指教！
回复 lj905722 的帖子
这些设置全开了，也没有报ＤＲＣ，郁闷！
回复 lj905722 的帖子
谢谢lj905722。可能是cedence 的问题吧
应该是软件破解的问题吧！
