做复杂封装Create symbol时失败求解决方法！
录入：edatop.com 点击：

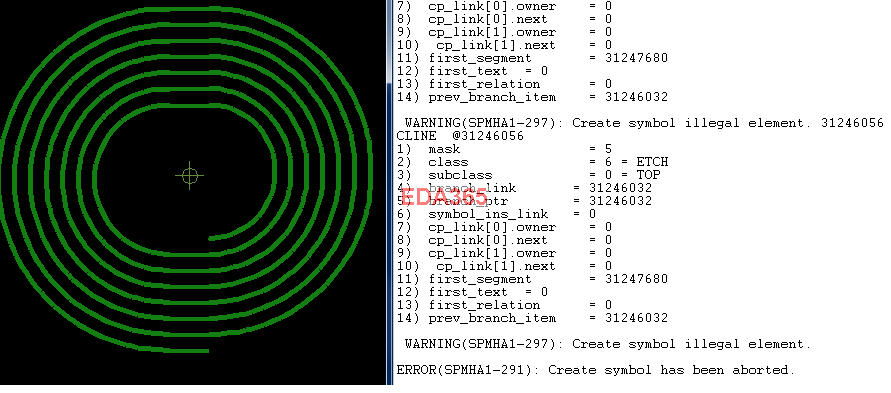

如下图在autocad中做了如下一个螺旋线，在allegro新建shape文件导入成功，在file-》Create symbol时出现如下警告。应该怎么解决?
不懂,帮顶
symbol是要有3要素才能生成
确认你转过来的线条是SHAPE?
cad导入后，确认变为shape 然后按异形焊盘做，生成pad 再新建一个器件，导入放置这个焊盘，应该不会报错了
这种RF的符号，好像在RF模块中，可以通过参数化定义，自动生成的。不用这么麻烦。
