请教布等长线后在约束管理器中不能看到实际的布线长度和误差，显示的是黄色并且没数字
录入：edatop.com 点击：
如题所示，请教怎么显示布完的等长线长度。
黄色说明那根线没连上或者没走完，再检查一下
XNet已经设置过，布线也完成，没有飞线显示，就是没有实际的长度显示，呵呵
回复 ahong007 的帖子
那就是electrical constraint里的设置没开吧?

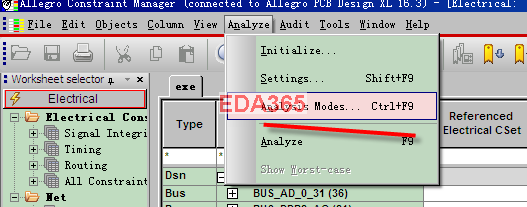

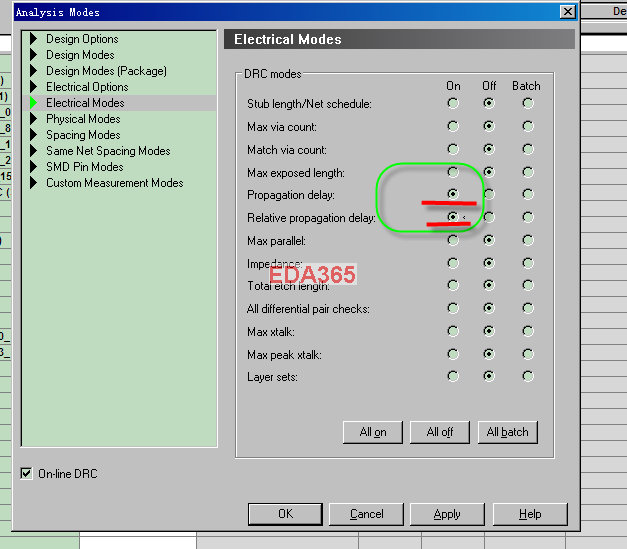

CM中打开Analysis Mode，把走线长度检查那些项打开
Q170762386 可能是拓扑结构不一样 ，多了个上拉什么的
是的有上拉电阻，我已经设置了如楼上图片的那种，但是还是不能显示
请教这种情况如何处理那 谢谢
有没有Allegro 16.3 布等长线方面的资料啊
谢谢各位！
学习中
之前也有同样的问题
