如何处理这样的因为元件摆放产生的DRC问题
录入：edatop.com 点击：

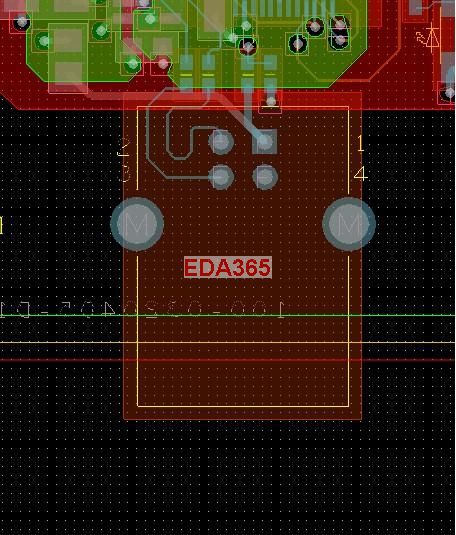

如上图所示，某个元件的摆放超出了Package keepin，甚至超出了板子的outline。请问如何设置或者约束而让pcb editor通过DRC并顺利出光绘?
display / Waive DRCs / waive 設定PASS即可
这种半边机构元件，不用设置吧，有DRC还方便我们gerber out之前check元件定位，以及限高区域是否符合设计规范～而且顶多会多两个K/C DRC，不影响layout啊~
有这样的DRC不会影响gerber out吗?
回复 coyoo 的帖子
不会，gerber out 和DRC check没什么关联，而且gerber file里面也不会显示DRC的，现在出274X格式的gerber file，基本的DRC都可以容忍，DRC只是为了我们check 我们layout 的是否符合所谓的规范，不是约束Gerber out 的条件～
收到，多谢！
