（急）放焊盘时，警告 Text line is outside of the extents.
录入：edatop.com 点击：
可是我是算了尺寸和坐标的，怎么会出现这样的提示?是整个页面都没办法放置这个元件！大侠们帮忙看看什么原因！谢了！
你这个元件的place_bound设计的太大了 要修改下
要不然就是你这个元件封装的设计坐标太大了 比你的PCB文件还要大 （这种情况居多）
木有人啊，
回复 kqux222 的帖子
还没有画place_bound ，能不能具体点，我有点不太懂，谢谢！
找到原因了，是引脚号超出了范围，有知道怎么设置引脚号摆放位置的大侠，指导一下吧！谢谢
同求

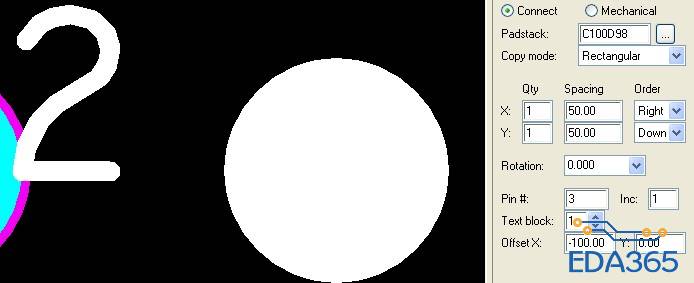

如图示右侧Options下方OffsetX:框内的数值表示pinnumber与pad之间的距离
谢谢！
直接用move工具，find里面选text，将引脚号挪一下即可。
