请教一下这个gerber怎么回事？
录入：edatop.com 点击：

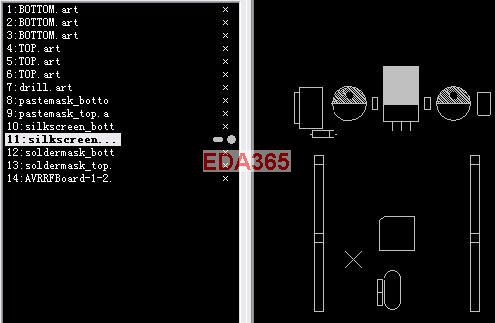

请教大家一个问题，我在出gerber后，中间上方7805处，在丝印层怎么会是实心呢?在画PCB和建元件时我没在这里加丝印啊，我在soldermask层的此处开了一个窗，这样做出来的板子，开窗处会被丝印盖住吗?
就是这个图中红圈内
如果你确认这个地方时soldermask，而且有丝印的shape，做出来的肯定会被丝印覆盖。
丝印既然出来了，不说百分百是你加的，至少99％是你的问题，软件如果没有这个bug是不会自动还这么智能给你单独在这个地方填实一个丝印。丝印加在露铜上一般板厂会跟你确认是否挪开丝印。

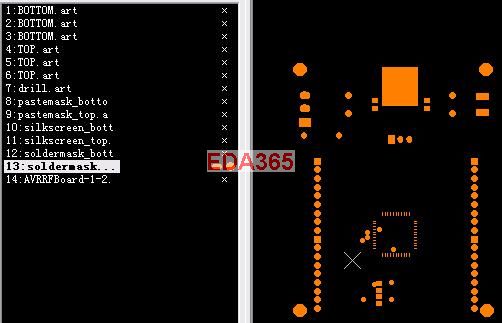

另外看你的露铜，下面中间的那个4pin的器件最上面一个pin上面还露了一个圈，是把孔也露出来了?
你也加在丝印层了吧
谢谢各位，回去试试
一般pcb板厂会提示你要不要删除丝印，因为sold的优先级要比丝印的高！
学习了
查看一下丝印光辉包含的内容，应该是设计中加进去的
