如何减少绕线长度

录入：edatop.com 点击：

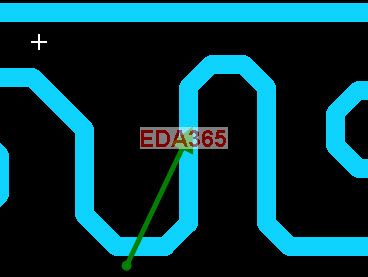

我想稍微减少一下绕完线的长度，如图1
使用了slide功能
但是，操作绕线时却变成图2这个样子了，请问如何在保持绕线形状不变的情况下减少其高度
谢谢

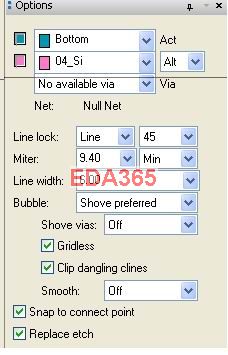

走线的 smooth选项，选到off，就不会有你这个问题
你这个状态应该用的是full
--》我记错了，是slide--》smooth 。选off，就是完全手动调整了，

如果一定要节省空间，还是一点点拉吧

slide->option
有个长度，调成5试试

实在不行的话，可以尝试手动修改下，把Cut掉然后再根据需要调整长度

回复 partime 的帖子
thanks
off和这个45°长度的选项
