请教关于覆铜的两个问题
录入：edatop.com 点击：
1、添加的覆铜遇到相同NET的过孔是不全部链接，二是十字形状链接，请教如何设置使得覆铜和过孔是全部链接
2、如何在覆铜上添加过孔，也就是不是在布线的时候如何放置过孔。在布线的时候i双击就能自动添加过孔的。
多谢指教，谢谢。

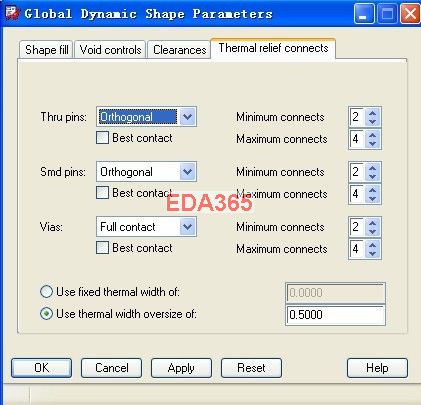

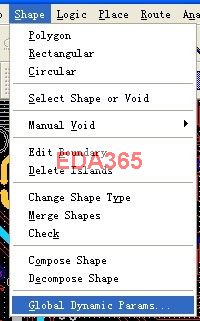

让铜皮是呈蝴蝶形 前面两个选orthogonal 否则选full contact
你那里不可以双击添加 过孔是因为你没有把过孔添加进来吧

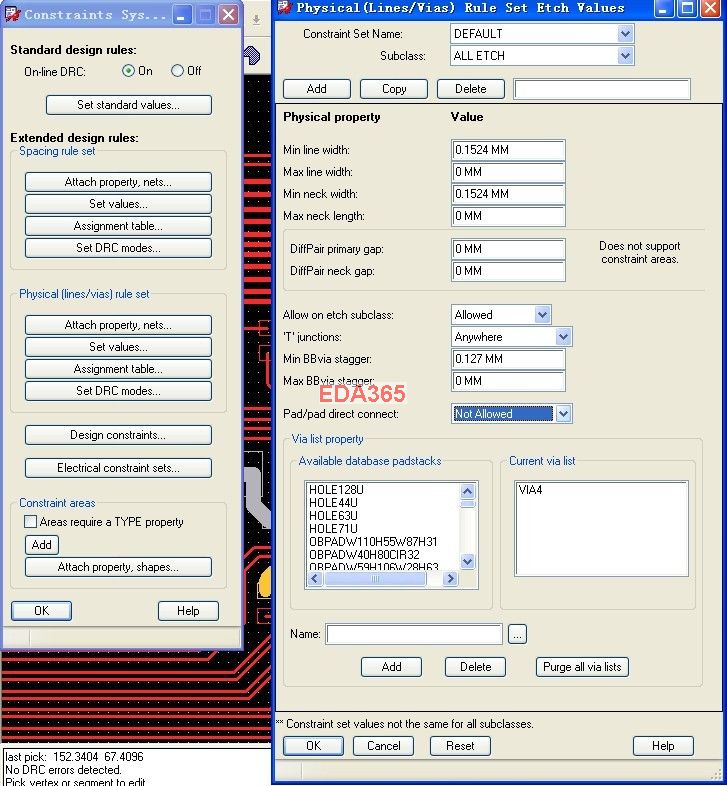

在这里设置一下
在physical选项的set values.... 重要的是 pad/pad direct connect里选择not Allowed 然后在左侧框选择你的过孔添另到右框 自己多弄一下！
2、如何在覆铜上添加过孔，也就是不是在布线的时候如何放置过孔。在布线的时候i双击就能自动添加过孔的。
多谢指教，谢谢。
让铜皮是呈蝴蝶形 前面两个选orthogonal 否则选full contact
你那里不可以双击添加 过孔是因为你没有把过孔添加进来吧
在这里设置一下
在physical选项的set values.... 重要的是 pad/pad direct connect里选择not Allowed 然后在左侧框选择你的过孔添另到右框 自己多弄一下！
谢谢指点
我现在是布线的时候双击就能添加过孔，但是不知道如何在空白区域放置过孔。
可以用Copy命令复制过孔 而且复制时还可以把原有过孔的net一起复制过来 不过默认是没有的
