请教，在割patition走线时，线上出现菱形，怎么去掉？
录入：edatop.com 点击：

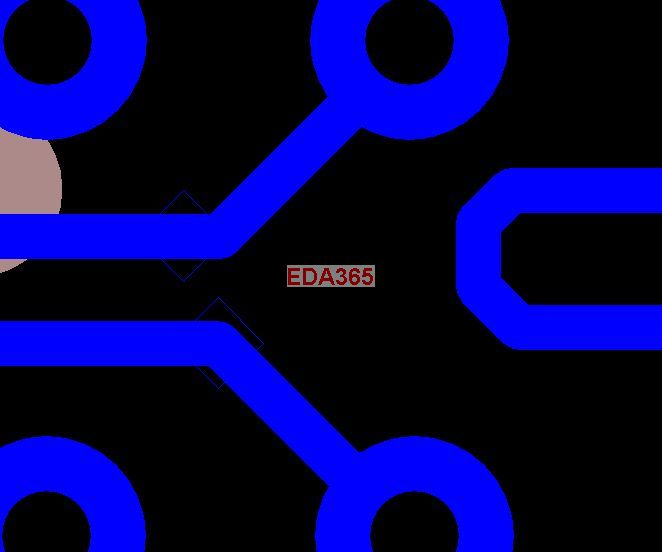

用的是allegro，最近在割patition走线时，线上出现菱形，在测线长度时一段一段的，如下图，用F5点，也点不出什么。
只有把以前的整段线删除，才能没有。
请问，怎么样，不用把以前的走线删掉，也能把它去掉啊?
选中所有trace，然后unlock，然后修改部分拉线
把partition删掉……
回复 flyingc381 的帖子
去掉patition还存在，要一段一段接，有什么快捷方法吗?
这个就是cpoint，我用reuse module的时候也遇到过。关注
或者是把整个板子做为一个patition,export出去,然后在import进来,就可以了。
我遇到的情况是cline被fix～然后解的时候解得不完整。所以该cline部分fix，部分可编辑，就是变成这样子！ 先把整条trace解fix，在拉一下那里就OK了！仅供参考！
是不是建了group，删掉就可以了~
于博士画的那块板上也有好几个这样的方块,正不知道道是用来干嘛的呢.
6楼的方法是肯定可以的，但繁琐一点呢，也可以对相关线进行cline export，import动作，亦可，import前先删除各段cline
10楼正解 武威！
导subdrawring出去再导进来。平时导pation时候要DB检查。
删除重新画，只是会麻烦
