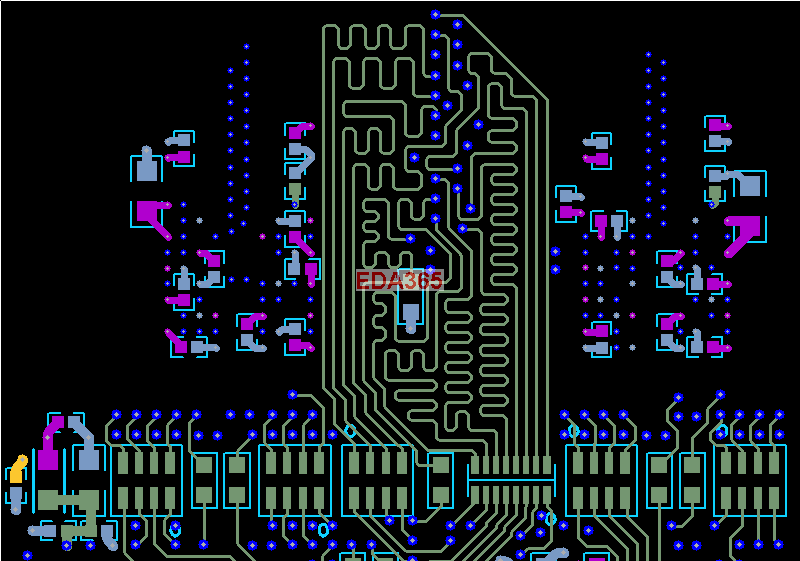

布局布线成这个样子是不是很悲催？！如图
录入：edatop.com 点击：
如图,图可能不是很清楚
布这种BGA+匹配排阻+DDR2线，有什么好的方法吗?请高手赐教！
确实很悲剧，你的排阻就不能稍微摆顺点么?看得那么别扭，bga一般外面两排不用打孔，直接往外拉，各人习惯不一样，一般都是先把线拉出来然后再调，一开始你器件放置的时候就要看飞线的大致情况，那样后面调才好调
还有，你就不能把栅格关掉么?你这样看不累啊?
我也習慣有格點
走线设置成白色的，跟格点一样的颜色，能看清楚吗?
我刚学布线哎
回复 ai小叶 的帖子
哦，设置下颜色吧！然后所有的鼠线都打开，再根据鼠线摆放下元器件！再走线啊
不知道你们那边对地址线要求怎么样，最好是走Y型走线，你这样可不行吧。还有就是把BGA里面的两组DATA线可以带出去在外面接。就不会太绕了！
走F型也是可以的，看看手册吧。
32位 两个内层
嘿嘿！
一定能走出来的
11L的这几张图不错，学习了。
排阻怎么不对对齐，看的好别扭。
