Allegro 自定义Report
录入：edatop.com 点击：
请先看：
http://www.eda365.com/thread-46474-1-1.html
1.首先需要写一个.txt文件，格式如下：
----------------------
#Allegro自定义Report
#COMPONENT表示以下属性为COMPONENT的属性
COMPONENT
#_SORT表示以该属性排序
REFDES_SORT
#以下为将要Report的属性
REFDES
COMP_VALUE
SYM_X
SYM_Y
#end
----------------------

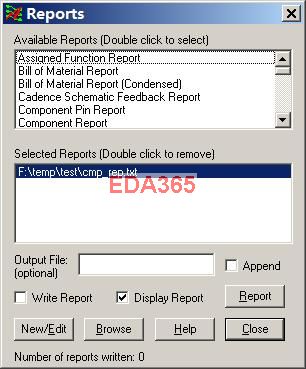

2.Tools-->Reports-->Bworse，选择刚才的txt文件。

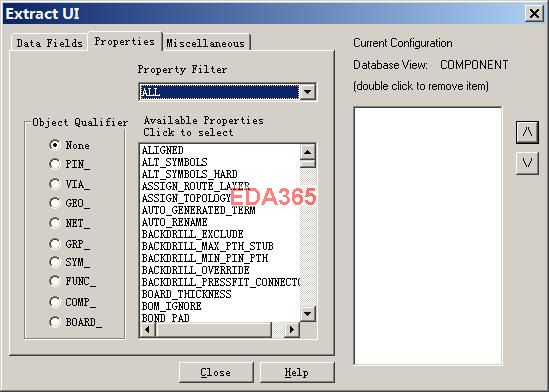

当然前提是元件要有这些属性，元件的属性可以点New/Edit-->roperties查看。
----------------------------

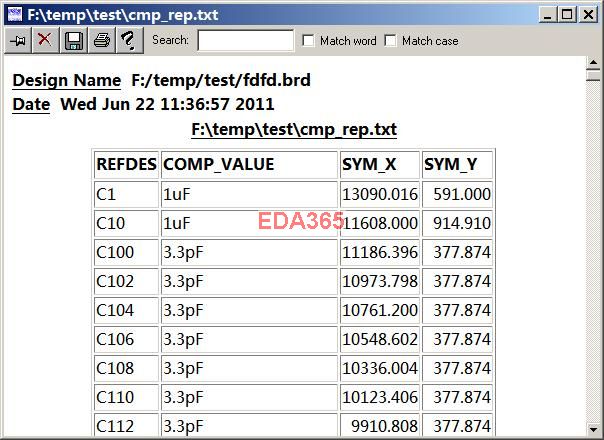

3.Report即可。
----------------------------
4.注释掉REFDES_SORT之后。
收藏
学习了，谢谢
谢谢分享
有什么用呢?
不错
可以一用
这个方法我还没有学习会，可以说的详细点吗?
谢谢LZ，偶扫盲刚好用到
说下此举的作用是什么啊。
请问一下,我要将相同参数的序号放在一行,怎么编辑?这个就像BOM of Material Report(Condensed)那样的输出呢?这样就可以自己编辑一个txt文件想输出什么信息都可以了.谢谢@！
我使用SYM_NAME_SORT定义,不能输出,怎么回事,请赐教.谢谢！
没人知道这个问题吗?或许我想使用PART_NUMBER_sort作为排序,但不行,不能输出文件.只有使用refdes才可以,怎么解决.谢谢！等
高人，标记一下备用

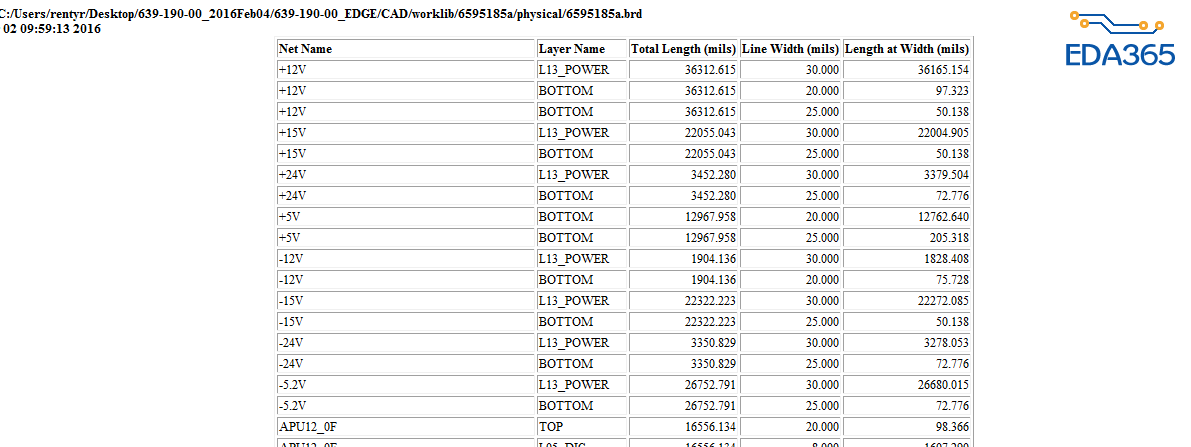

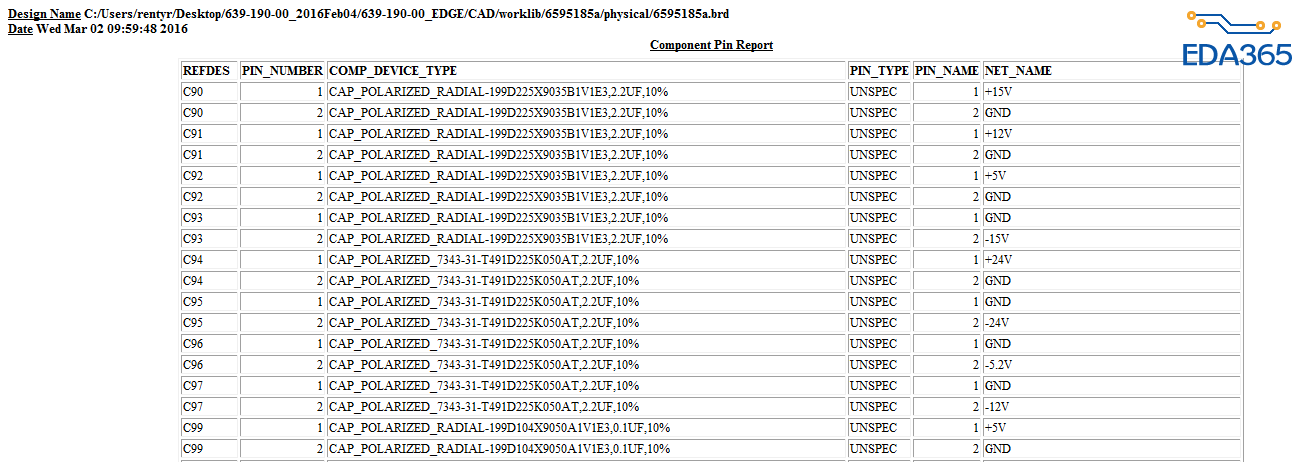

您好，请教您一个问题。如何把下面的两个report合并到一起，以net name分类?我的目的是要检查每个pin上对应的线宽。
