一个特别郁闷的问题
录入：edatop.com 点击：

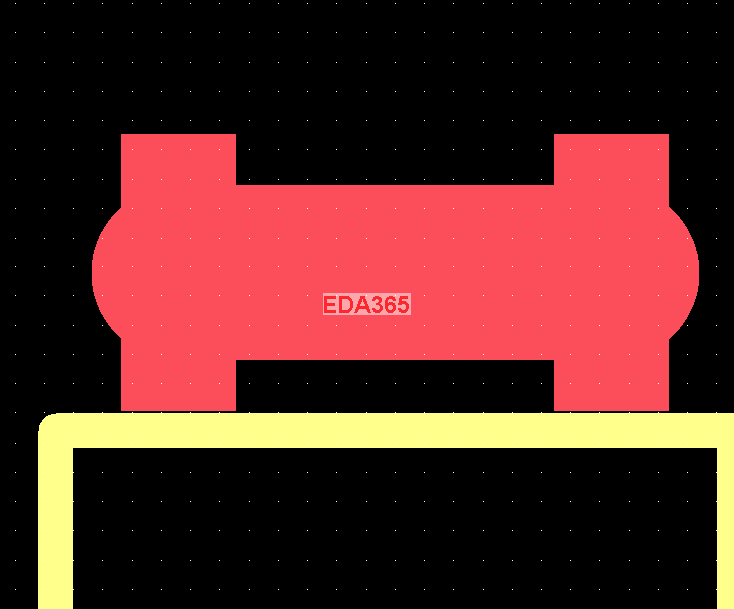

各位大哥大姐，你们好！我想问一个看似简单但是比较恶心的问题，就是，我在布线的时候，当我连接到焊盘的时候，会有多余的先出来，我先截两个图：你们看到了吗，我的走线是连接到焊盘中心的，但是，当我布完后，就会溢出焊盘。伸到了两遍去了，怎样才能不让他伸出去了。
这种布线不规范
可以用shape
出了用SHAPE 难道就没有其他方法了吗 ALLEGRO 可不可以在哪里设置啊
你的线太粗，要不出来除非线直径小于或者等于焊盘宽度
线宽超出了PIN宽拉,如果是电源部分，可以铺铜处理
不是的，我做的是射频板，阻抗要控制在75欧姆，因为用两层板（成本要求），所以线很粗才能满足阻抗要求的，但是线很粗，会溢出焊盘这样会影响性能，因为我们做的EOC产品，性能要求非常非常高，
看来没人知道怎么设置 还是ALLEGRO 就只有这个
不连到Pin中心……
这个 看来 只能不练到PIN 中心了
选择pin中心，刚开始用细线，刚出pad就用粗线。
整体效果看上去就没有溢出的线了。
10楼说的对，只有这个办法。
可以用shape画一个跟线宽一样大的铜箔就是了。
就是，线太宽超出焊盘大小，既难看又影响性能！所以用shape解决
细线会导致虚焊，不建议采用
