Allegro精确画出螺旋式走线方法

录入:edatop.com     点击:

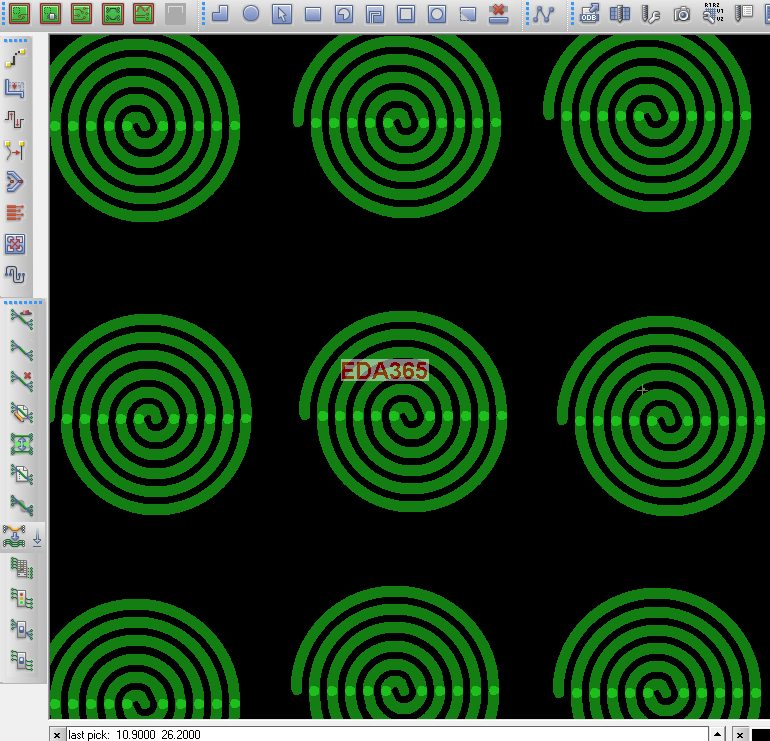

选Add---3pt arc,然后设定你的线宽,再定好你的第一半圈直径,比如第一半圈直径为2mm,输入坐标x 0 0; x 0 y 2; 定出直径,这时鼠标定出个半圈,看好要是圆的半圈不要不够圆也不要圆过头,根据你需要的间距定出第二个半圈,以后就这样增加下去就可以了,这样还是很容易精确画出来的,不必动用CAD了,但这样画好后属性是line,而不是cline (走线),那么将这个需要的形状导出为DXF文件, 再导入就可以了. 如果需要多个,那再复制就可以了。


补充内容 (2011-11-13 18:35):
最新方法:http://www.eda365.com/thread-61761-1-1.html

蚊香~~~~~~~~

蚊香~~~~~~~~

唐伯虎点蚊香……

膜拜下~~~~~

但是這樣的狀態是在line的形式下,想請問要如何變成clines呢?
謝謝

学习了

学习了,谢谢

学习

偷笑什么?以为我没有办法了? Export---DXF----Import

我想到火影了

真聪明  这都想出来了
对小编佩服的五体投地啊
用小编的办法可以直接用走线,设arc,90度,敲坐标,不过计算太麻烦。

路过,学习了。

蚊香啊

厉害厉害啊!
