突然无法布线,什么原因,急!

录入:edatop.com     点击:
本来画的好好的,不知哪里设置错参数,在焊盘,或已有连线上无法引出有线。每次想在焊盘上引出走线,他不会自动连接到焊盘上,而是一根和焊盘网络线毫无关系的一根新走线,这是为什么呢?好像是不会自动连接焊盘 “焦点”。望高手指点,小弟很急。

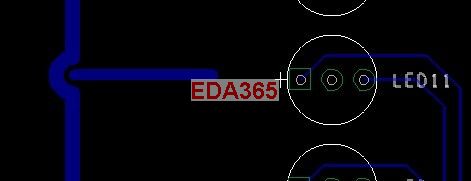

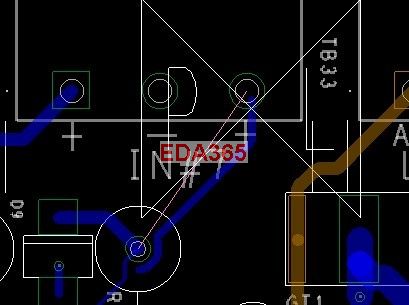

就是这种情况,有遇到的嘛



点击走线命令 查看find 里面pins  vias shapes 是否都有勾选

find 下面参数没设置好吧

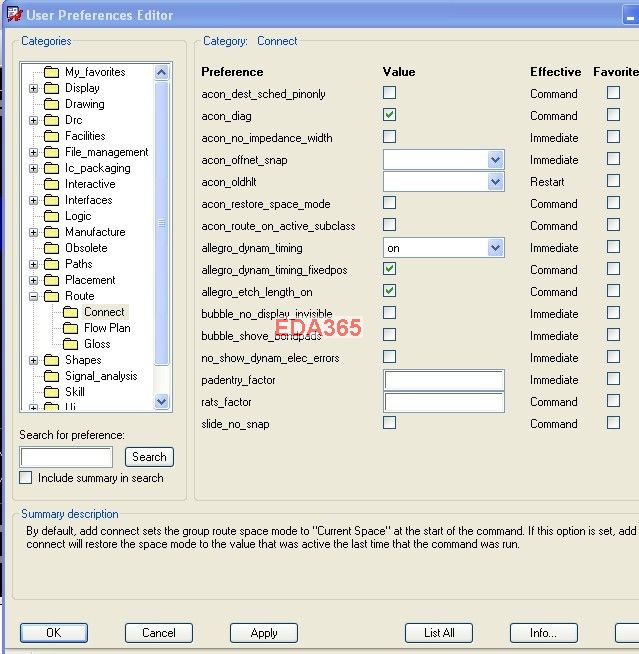

你说的是option选项吧,设置好的,你看,跟布线有关的选项我都好好对照了,貌似都设置好了,因为我打开之前画的板就没问题,设置都对照过了,一样的。


真急死人了,这里我也对照过了,应该没问题啊


find下面可能是你没勾选;

人家说的是find选项啦,不是option选项

找到原因了,非常谢谢!居然是Cline segs 没选,


忙过头了吧

我也碰到过一次,是因为没选Find下的Pins,后面勾上就好了

无聊!

:L:L:L
