我PCB画完后，想全部重新命名元器件编号，怎么做？
录入：edatop.com 点击：
我PCB画完后，想全部重新命名元器件编号，怎么做?要求原理图，PCB都更新。
logic-autorename
2#正解
如果你元件编号变了，那你之前摆的元件就不在原来位置上了吧?
那我的原理图怎么同步更新?
tools - back annotate里
学习了
我现在也面临这样的问题，我要的是在原理图中重新按顺序编号，然后把编号导入PCB，原理图中重新编号后，PCB元件要不是移动要不就是一团乱麻，不知道怎么弄
logic-autorename后也是乱七八糟。所有的元件的前缀都一样了。
回复 net3 的帖子
回复 ebaozi 的帖子

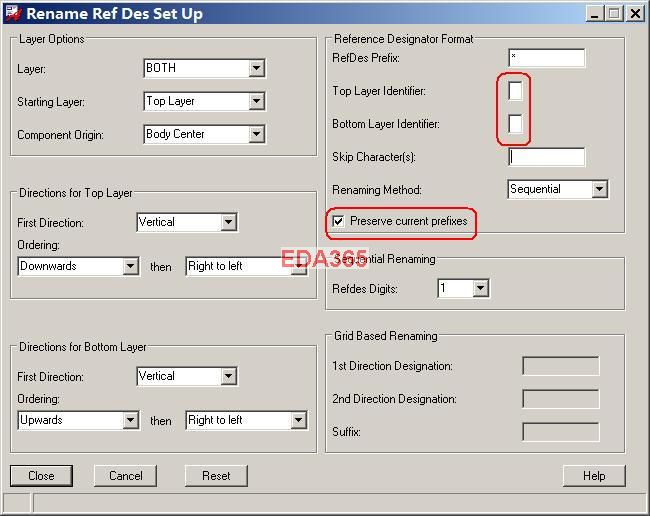

这个是在哪设置?保留当前的?图上边的圈着的是什么意思?怎么没选?
logic-->autorename-->Rename-->More
identifier如果填上，rename后对应层所有元件的编号会增加该标识符。
preserve current prefixes：保持当前前缀。
操作几次就知道了。
