PCB中引用reuse module时候，编辑走线出现毛刺了。
录入：edatop.com 点击：

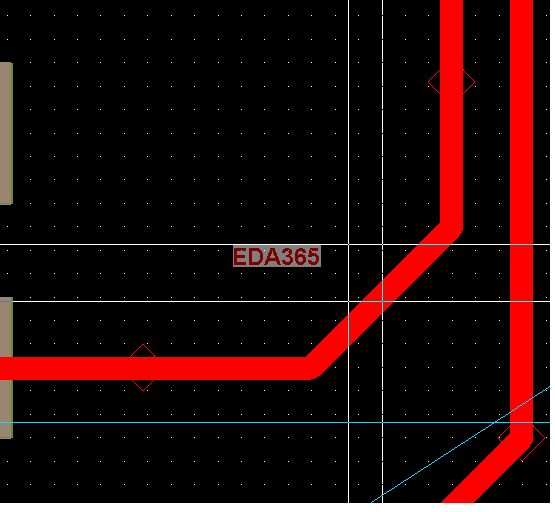

如图，编辑module中的走线出现了图上左下方和右上方的走线毛刺，只有删除整根module走线再重新布线，才不会出现毛刺。感觉有点像pads中遇到的毛刺一样。使用前已经DB过了。应该不是显示的问题。请教大家如何解决?
这个地方有partition的区域吗/
回复 fune_pcb 的帖子
没有partition并行设计，只是放置做好的module。大家放置module的时候，编辑module内的走线，有出现这种情况吗?
再顶顶，等高人回答。
把group删掉……
CPoint
谢谢LS的，原来这种小毛刺叫做CPoint
