请教过孔的问题~~

录入：edatop.com 点击：

由于我布线的线宽比较宽，看论坛里的帖子，应该是打多个过孔比较好，但是这个过孔是怎么排法呢，譬如说4个过孔，是一根线过去，依次连接4个孔，然后另一层的线也是这样依次连接4个孔么?以前就遇到过一个过孔的状况，多个孔的就不知道怎么办了~~~请大家帮帮忙了啊~~~

莫人理我~~~呜呜呜

或者是过孔并联，一根粗线分成四份细线通过四个过孔么?比较迷茫~~

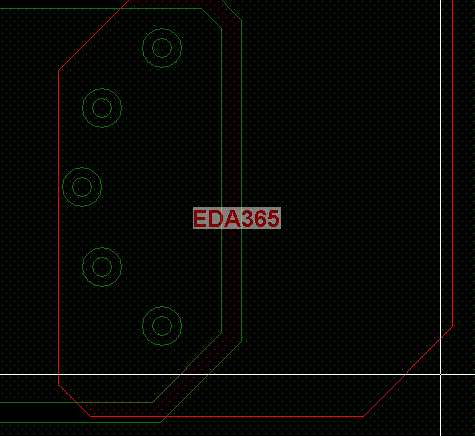

图01最佳2较好3一般4最好别用~

换层的地方加以换成shape~ 那么宽还走成线~

没懂什么意思，不能直接覆铜吗

回复 art_li 的帖子
啊是这样连接啊可是怎么连线呢?~谢谢啦~

回复 art_li 的帖子

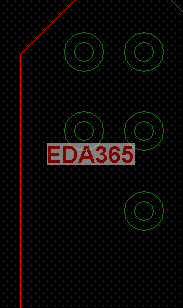

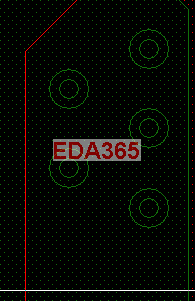

是不是TOP层shape ，BOTTOM层shape，两个shape通过过孔连接。然后连线各自连到各自层的shape么?偶是初次接触这些呢，不是很懂~呵呵

回复 yishui93 的帖子
可以考虑，把负载和源头的通道都用shape 走线和shape 没有本质的区别，在板厂加工都是一样的（个人认为，除了网状的shape）~ 40mil以上建议铺shape 处理~

回复 art_li 的帖子
意思是线宽大于40mil的布线，可以把布线用成shape处理了是么?我的线宽都190mil了呢~~刚刚那样的过孔连接可以么 ?

回复 yishui93 的帖子
ok，没啥问题... ...
