请教各位大虾,这个光耦在走线时应该怎么处理?

录入:edatop.com     点击:

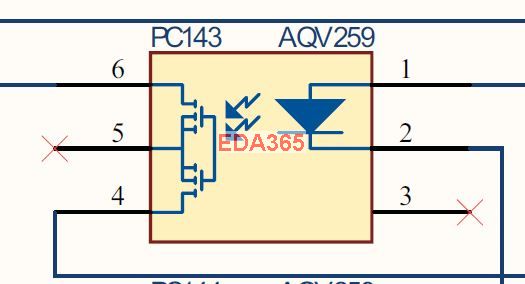

如上图所示,小弟现在有两个问题:
1,假设pin1 和pin2 参考GND1,pin6是输出pin,参考GND2.
    那么pin4到底是参考GND1,还是参考GND2?
2,由于空间的关系,pin4上面的走线必须走到光耦下面,请问这样做有问题么?
谢谢大家的答复!

pin4参考GND2,不然起不到隔离的作用了。

PIN4 参考GND2,且光耦下面不走线,平面层也挖空!
