排阻 Swap 问题，如何使排阻另一端的线自动跟着换，向大家请教，谢谢

刚做Layout不久，向各位请教

做DDR的线时，排阻的分配常常使走线不顺，但在SCH里换Pin又有大的工作量，还容易错

Allegro中有SWAP功能，我实现的是以下的
1. SWAP Pin      Pin可以在PinGroup内交换，但比如说排阻，换了1边的Pin后，另一边的不能跟着自动换，需要点2次，次只能在这个排阻内换，不能换到其它排阻去。
2. SWAP Function     我实现了把这个排阻的线，换到另个排阻上，而且一换就把所有线都换上去了，不能选择其中1条去换。
3. SWAP Componts   实现了2个器件换位置。

请问大家，如何做到排阻换Pin时，换1端的线，另一端跟着换。
                 如何做到可以把这个排阻的其中的1条线，换到另个排阻上去，且另一端也跟着换。


谢谢大家~

先自己项一下

swap function
建库里设置好就OK了

回复 flyingc381 的帖子
是SCH里的库吗?

回复 flyingc381 的帖子
请问在哪里设置呢?刚学，不好意思。
allegro建库时，还是Orcad里建库时。
恳请达人详细指导一下。

orcad

回复 flyingc381 的帖子
Orcad 我有设置，我把PinGroup设置了，排阻左边的Pin设为1，右边的Pin设为2，但不能实现2边同时换，也不能实现换到其它排阻上去
烦请再次帮忙，多谢了。

http://www.eda365.com/forum.php? ... mp;page=1#pid260728

请慎用swap功能，allegro有bug

回复 CAD_SI 的帖子
太感谢了，我这就尝试。

回复 CAD_SI 的帖子
我尝试了，可结果不行，请各位帮看一下吧

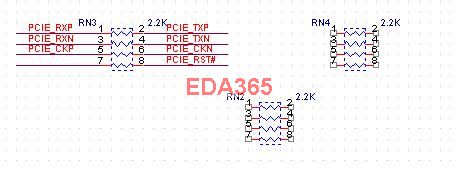

下图是SCH，我想把RN3上的其中一对线换到其它任意2个排阻上去

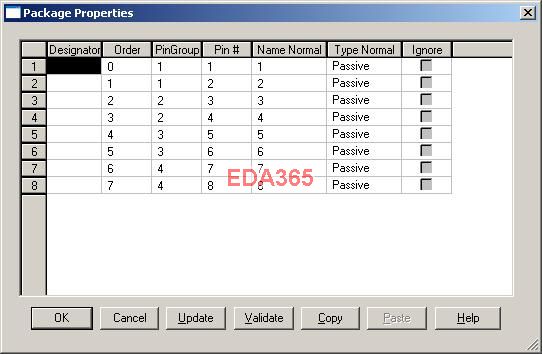

下图是SCH里的Package属性

但在Allegro中SWAP  FUNCTION后是这样的

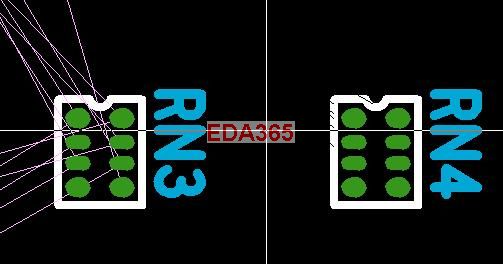

SWAP前如下图

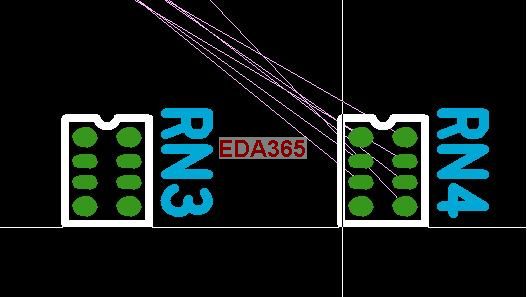

SWAP后如下图

不能实现只换1对线，一换就所有线都换了。

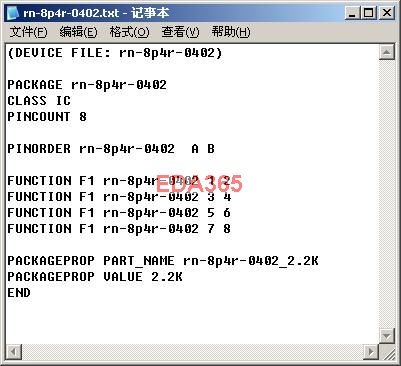

这是DEVICE文件，请大家帮忙看下，哪里出了问题。

要慎用，

哦，我也看到很多地方说，这个功能不要常用。
但我也想弄清楚，大家都能换，就我这实现不了，正憋气呢

回复 sandyxc 的帖子
问一下DEVICE文件在哪? 谢谢

回复 cccccc32 的帖子
我的DEVICE文件在库的路径里，是RN-8P4R-0402.TXT。
帮看下对不，库的路径指的是Allegro的库的路径。
