请教：矩形的花焊盘怎么画？

录入：edatop.com 点击：

我在画圆形的花焊盘，可以有很明确的内外圆直径的选取，还有开口大小的选择，可是这种矩形的花焊盘有没有什么尺寸规范可以依据?或是有经验的高手能不能分享一下新得或技巧，完全的不理解它的画法！
感激的画过的朋友们来交流，有知道的朋友您的赐教，在下不胜感激！谢谢！

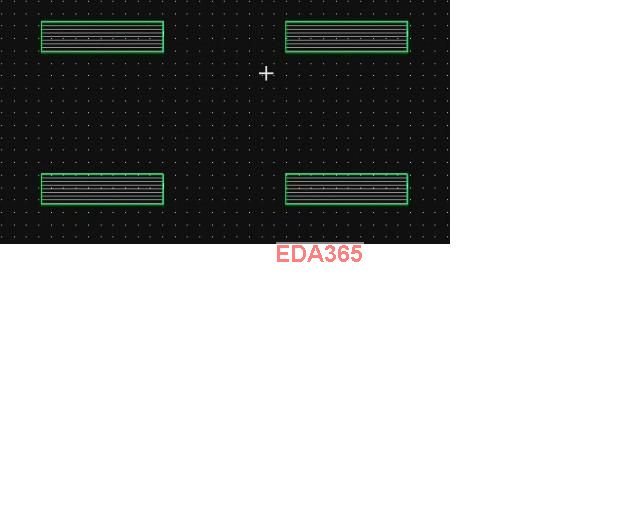

例子中是1*2。5mm的，扣掉的是0.25*1
