引脚已经连接上去了，为什么reports说没连接？
录入：edatop.com 点击：

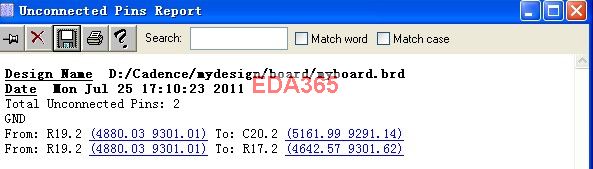

下面两个电阻，电容已经接地了，为什么unconnected pins report 说它们2脚（实际上都是地）没有连接?都是地嘛，怎么能说没有连接呢，所以地不是都连在一起的么?
没连接好！重新走线连接一下就好了
回复 kusigua 的帖子
不好意思，请问能不能说明白点，这几个的2管脚都接地了，为什么reports还提示它们之间还要相连，都是地嘛，地之间怎么要相互连接呢，搞不懂?
可能两个铺铜的地没有电气连接吧
应该是楼上说的没连接上公共地，铜皮上打上地孔应该就能解决
楼上的正解
应该是两部分的铜皮没有连通。即GND网络分成了好几块。
