请问这种情况的钻孔表出了什么问题？
录入：edatop.com 点击：

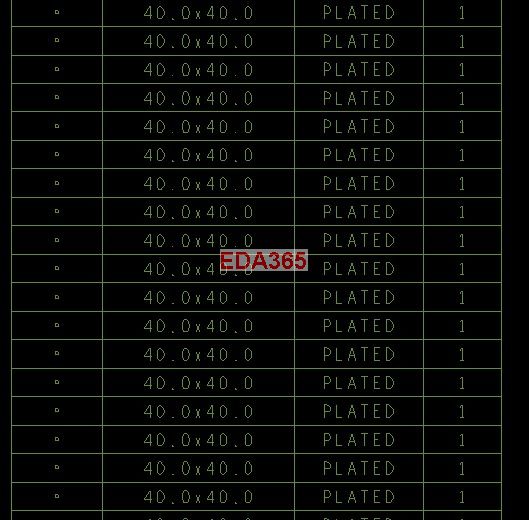

按照钻孔表的要求，同一尺寸的钻孔应该是写在一起而不是分开写，但我最近的一个钻孔表确实分开写的导致钻孔表很长，请问这种情况怎么处理?如何让它们合在一起? 如下图所示，下面的钻孔实际上是20pin jtag口的20个引脚钻孔，本来应该是写在一起 共20个 结果这20个引脚却分开写了
dlt文件有问题
回复 flyingc381 的帖子
不好意思，请问能不能说得详细一点。这个dlt文件有什么问题，问题在哪儿，该怎么解决呢?谢谢
重新生成以下符号 然后把相同的孔merge一下
回复 紫菁 的帖子
不好意思 我是新手 你能不能说的详细一点 能不能把详细步骤说一下 谢谢大虾了
不好意思 刚看到 你到manufacture里面点选nc 里面的第一个选项 （drill customization）
选auto generate aymbols 然后左边有个merge ok
