星月空怎么和GND不连接
录入：edatop.com 点击：

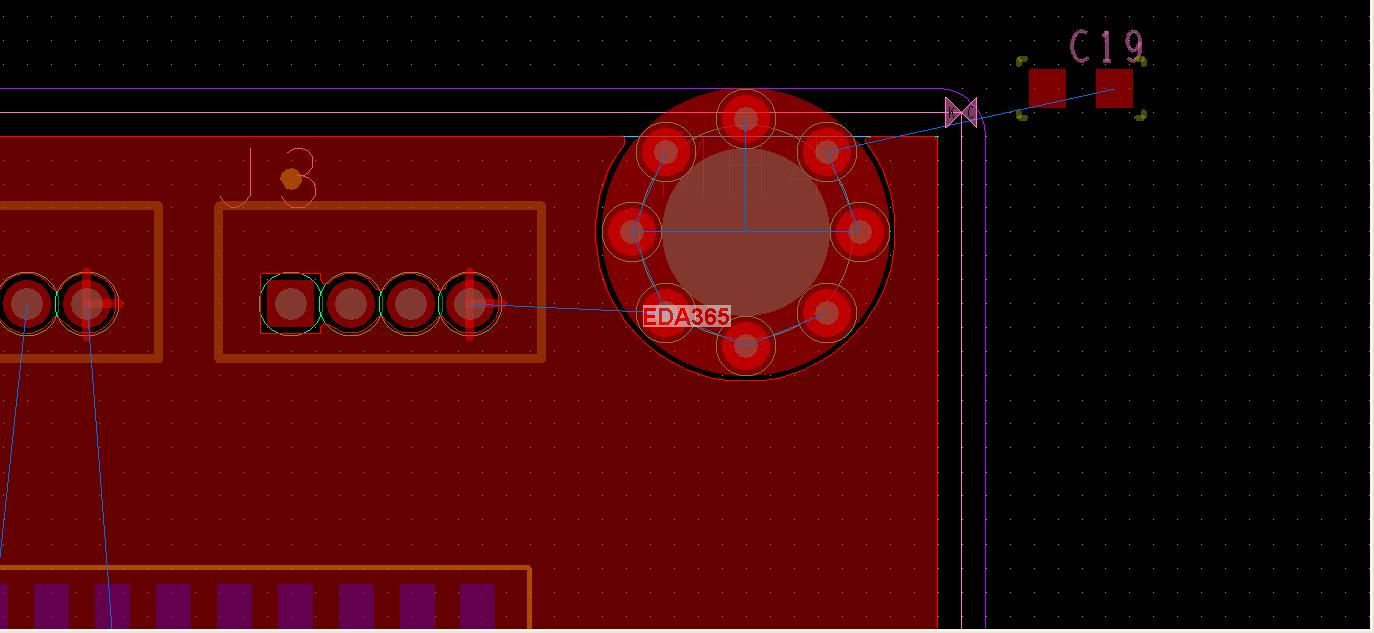

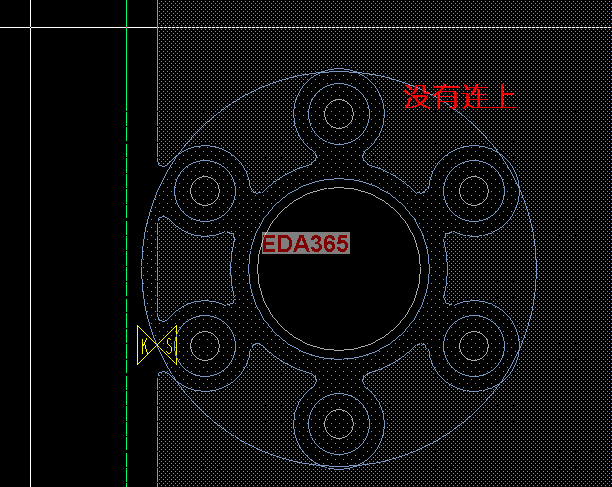

如图。铺铜后固定孔与GND不连接，问问大家怎么回事。
这个，是不是封装设计了禁布区
这是因为 动态铜和静态铜属性不同，铜皮没有合并，

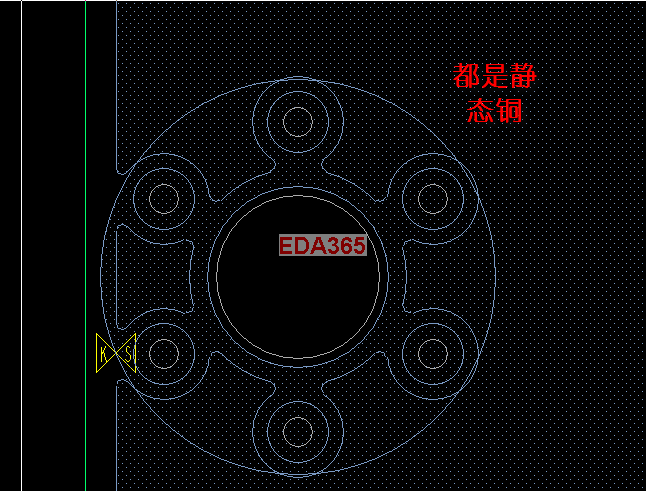

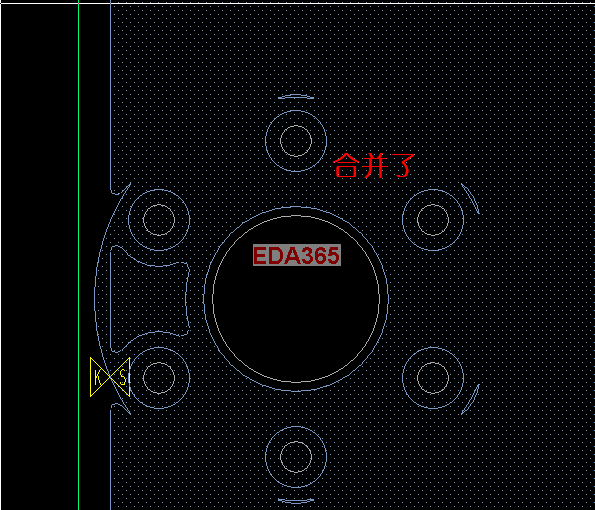

我一般处理的方式是：先把大铜面变成静态铜，然后和星月空的shape合并 最后再变回动态就OK了
特别注意 星月孔如果锁定了 一点要先解锁！
试试吧！
看看~~~记下了
十分感谢！。
学习了
