EAGLE --protel--orcad layout--Allegro PCB转换

最近有一块EAGLE做的PCB需要用allegro重做。
在网上搜寻了半天，最终找到办法。

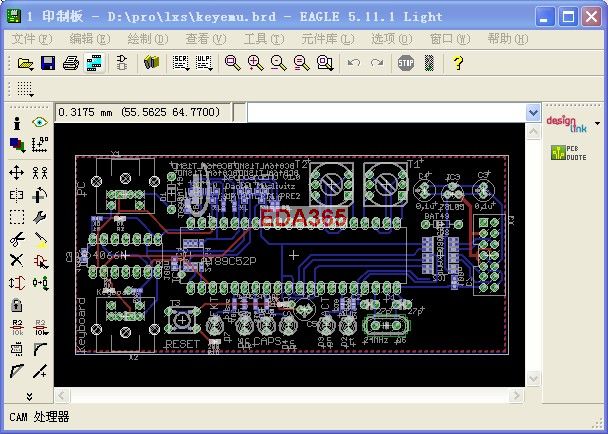

先看看原图：

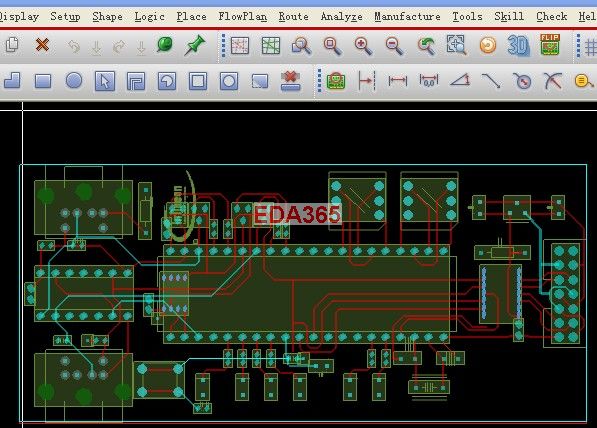

再看看转换出来的图 :

转换后的PCB是有些问题，但总比用那个陌生的软件，照着一个个画方便多了。
介绍下方法：
1.eagle 2 protel
   使用工具:eagle 软件 、eag2pro.exe转换工具
   1. copy 压缩包内的Eagle4-1.ulp到eagle的安装目录内，如：C:\Program Files\EAGLE-4.16r1\ulp
   2. eagel打开brd文件，运行file\run\Eagle4-1.ulp.
   3. brd所在目录会产生一个和brd同名的txt文件。
   4. 运行eag2pro，打开txt文件，保存protel的pcb文件，并为其添加.pcb扩展名。

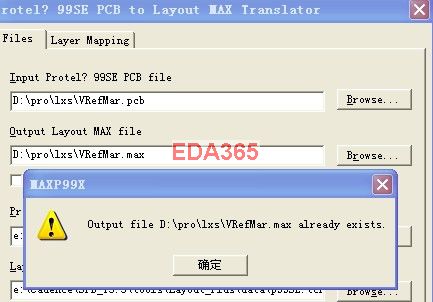

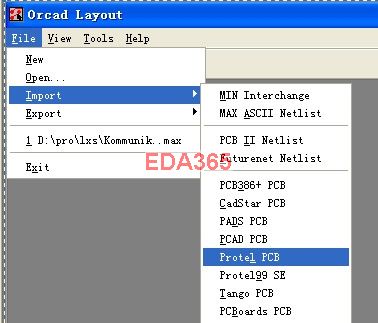

2.protel2orcad layout

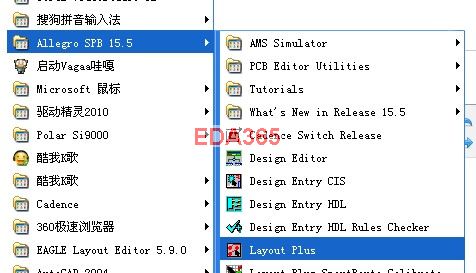

   使用工具：Cadence15.5-layout plus





在论坛也看过用protel99 SE会报错

我这里使用了protel PCB可以转换。

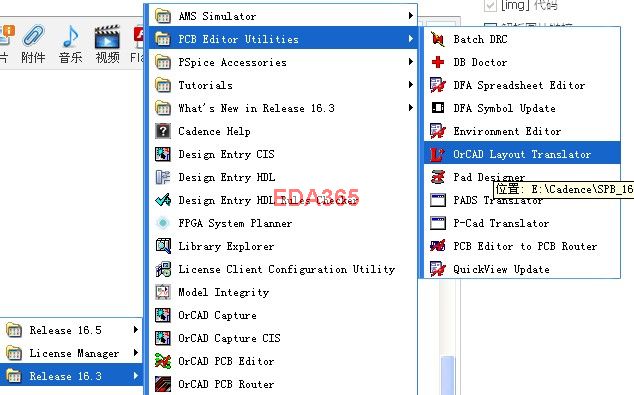

3.Orcad layout 2 Allegro
   使用工具：Allegro16.3


谢谢~

看着论坛上的区域以软件划分了一些模块~，期待有心人能够发一贴关于各个软件之间的转换。的资料及教程~  我只学过protel dxp 和allegro （ 15.515.716.2/3）               期待中... ...

可用protel先转为PADS再转为allegro

这个方法没试过。
个人觉得，ORCAD layout & Allegro 都为Cadence旗下产品，所以这样转方便，可能效果更好。

ORCAD layout 转换效果咋样?有没有丝印?有没有标号?用protel先转为PADS再转为allegro的办法没有丝印！

按小编的方法出错了，用16.3的那一步，没有生成板子啊

应该会丢失一部分吧
