Mechanical symbol 问题?

录入:edatop.com     点击:
大侠们,

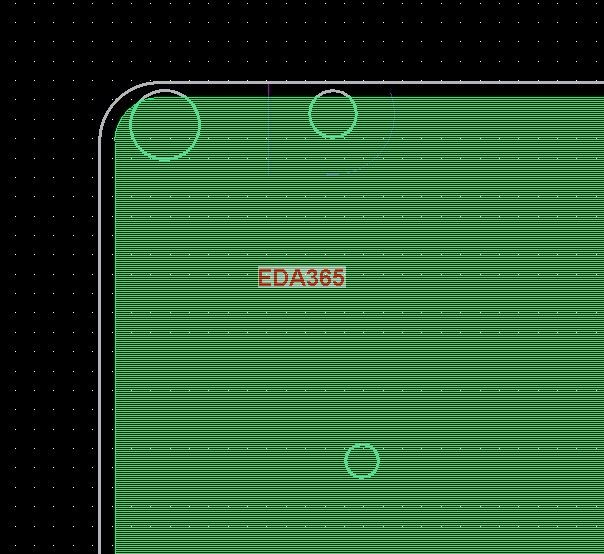

我用Mechanical symbol建立PCB的板框和定位孔,为何在铺铜,定位孔不会自动避开呢?如何图片
急急。。


静态的

Mechanical symbol建立PCB的板框和定位孔 是没有电气属性的,当然就不会避开了。

回复 zqjryy 的帖子
那送到板厂加工的时候,加工的PCB能出定位孔吗?

我们都是用一颗零件的NPTH Pin来给定位孔,Gerber out的时候在钻孔层里面。板厂是完全按Gerber 做的。

不行!生成的都是flash,和shape
