请教封装制作的问题

录入：edatop.com 点击：

请教一下大家，像MOS管之类的元器件，有时候好几个管脚的定义都是一样的，这种情况下，capture中必须把每个管脚都画出来，还是可以有什么办法用一个管脚代替封装中好几个管脚?
例如：

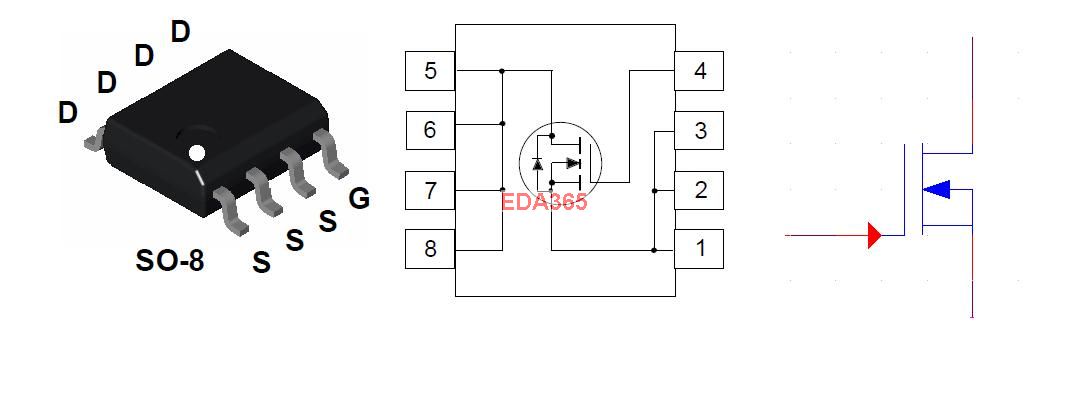

图片中 D级有4个管脚，S级有三个管脚，有没有什么办法在原理图中用标准MOS管符号表示SOIC的封装呢?

个人认为，还是老老实实的八个脚全画出来，然后在封装标识里头用线表示S\D的连接性，没法用一个管脚来替代三个管脚的，这样在导入PCB中是会出错的！

回复 wood_muzy 的帖子
个人认为，还是老老实实的八个脚全画出来，然后在封装标识里头用线表示S\D的连接性，没法用一个管脚来替代三个管脚的，这样在导入PCB中是会出错的！
