请教个加测试点的问题

录入：edatop.com 点击：

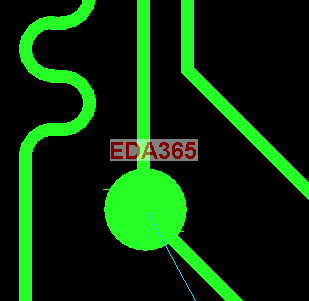

想在DDR2的某些线上加测试点，如图

想用pads on lines的形式，线宽5mil，不知道该测试焊盘用多大合适?测试点摆放位置有没有需要注意的?源端?末端?和其它线之间的间距?
自己不太懂，请教下各位达人。

我之前的公司规定线上测点一般用矩形，且不能宽于线宽。测点位置要求：距离其它测点正面大于等于75mils背面大于等于50mils（Bga里大于等于39.37），具体位置没要求。希望对你有帮助。

非常感谢！
请问您这个是用于ICT吗?

是的

看测试夹具的能力。就是测试针的大小和针点间距，我们一般是两种形状都用。当然一块板子上只是一种形式。一般大于1MM直径，且中心间距要求为2.54mm.只能放置在背面。不能在过孔上。

內層的線的話應該大部份都加在VIA上。表層的話可以加在線上至於靠近那一端都可以，儘量不要放在中間位置。
