什么是热风焊盘？请解释一下，最好有图片
录入：edatop.com 点击：
如题呢

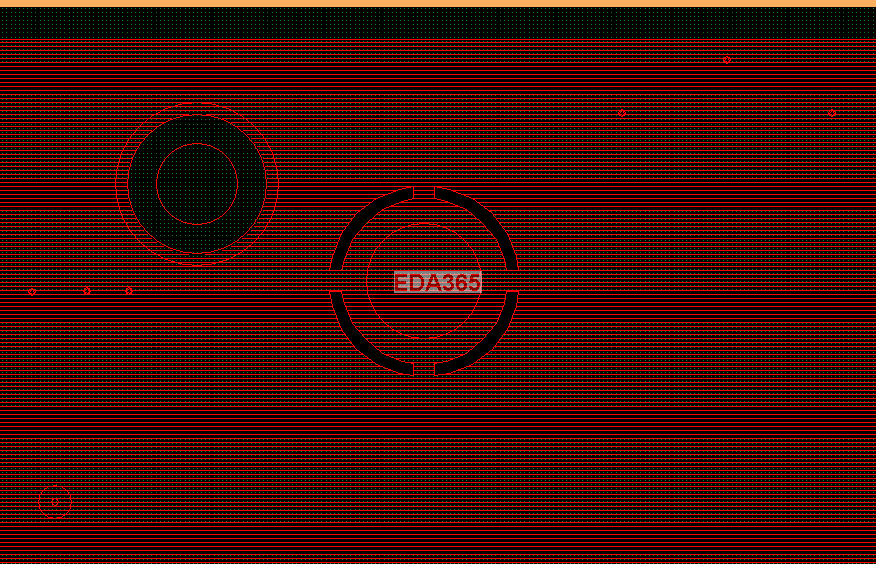

在插装元件中 一些直径比较大的管脚在其表层或内层做铺面处理时 会自动生成这种热风焊盘 这种焊盘一般元件本身在建库时已经添加进去 不需要在设计时额外处理
这种热风焊盘的作用 是在实际焊接时 帮助散热 使焊锡能够更加有效地将元件管脚和铜皮焊接在一起 如果不作这样的处理 焊接时可能会产生虚焊 导致基板生产失败
在插装元件中 一些直径比较大的管脚在其表层或内层做铺面处理时 会自动生成这种热风焊盘 这种焊盘一般元件本身在建库时已经添加进去 不需要在设计时额外处理
这种热风焊盘的作用 是在实际焊接时 帮助散热 使焊锡能够更加有效地将元件管脚和铜皮焊接在一起 如果不作这样的处理 焊接时可能会产生虚焊 导致基板生产失败
谢谢，学习啦
http://www.eda365.com/thread-45-1-3.html
回答的很详细！
