请问我布线时候,为什么布完线后,飞线不消失,我是新手~~
是不是线没有接到焊盘上呢。
连线时,PIN有打勾吗。
回复 lrlshina 的帖子
不是啊 PIN我点到了
你可以先用show element 看看你画的线是不是cline 如果是的话 那你重新连一下 连的时候在右边find选项卡中选中pin 然后再将pin与pin相连 如果还是不行 那就试试激活布线命令后 选中那根飞线 看看应该连哪些net 在没有串联线要求的情况下 可以用这种方法去连
回复 belmondo 的帖子
是cline,我想是不是要设置什么啊,我创建网表,导入都没有错误,而且这是个2层板,层叠也没改变什么,请问导入网表时候还要进行什么设置吗,我想打过孔时候,也提示VIA不存在,难道是路径没设置对?
回复 hero57901122 的帖子
这么奇怪 那你点布线的时候 能不能选到飞线呢 照理说应该能选的
回复 belmondo 的帖子
就是可以选中飞线,但是布线时,点上去,飞线就是不消失
回复 hero57901122 的帖子

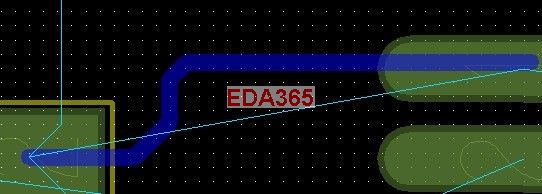

你用底层走的吧,很明显右边红色线没有从pin中间出
回复 hero57901122 的帖子
options选中snap to connect point
回复 wangjing 的帖子
底层走 还是不行 同样问题
回复 wangjing 的帖子

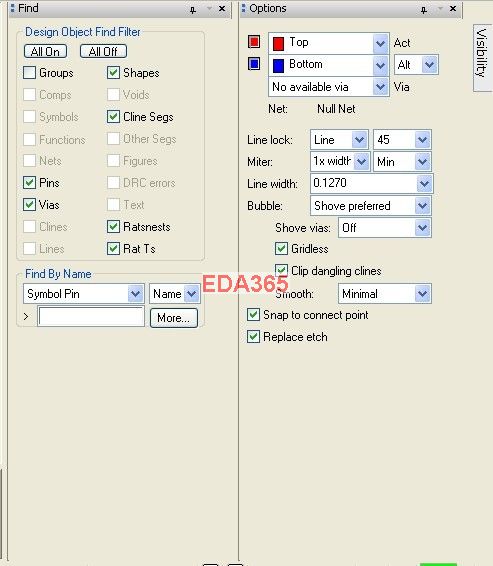

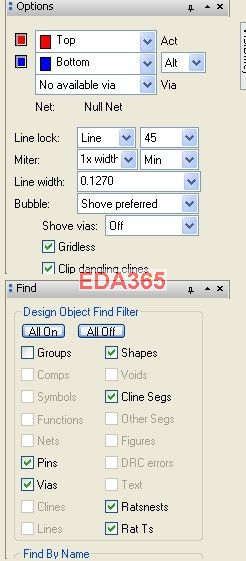

连线时候的设置,如图,我一直在想是不是我前面布线前,设置有问题
你不是說你連接上線了,但飛線沒消失啊,那你看看你連的線的net是不是與飛線的net一樣,如果你連的線的net是dummy就說明你的線沒連上
回复 hero57901122 的帖子
没有问题,很奇怪,但是你第一张的图片确实没有从管脚中间走,不知道是为什么
回复 andy.wei 的帖子
网络还是有的,如图片,是不是要设置什么啊?卡住了老半天了
回复 wangjing 的帖子
能短消息,把你邮箱给我下吗,我发你看看,一个简单的图
