allegro生成的光绘文件被CAM350读取后
录入：edatop.com 点击：

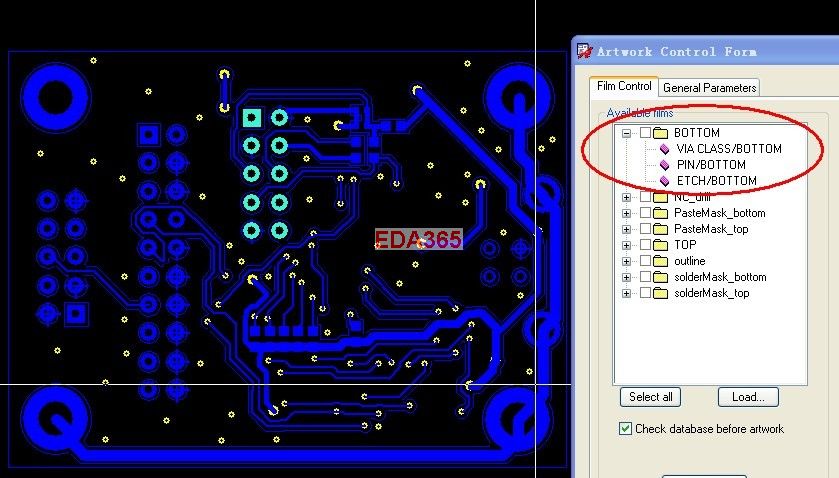

用allegro生成ARTWORK时的BOTTOM层设置如下，就对应3类
生成完毕后用CAM350调用后却变成了5类

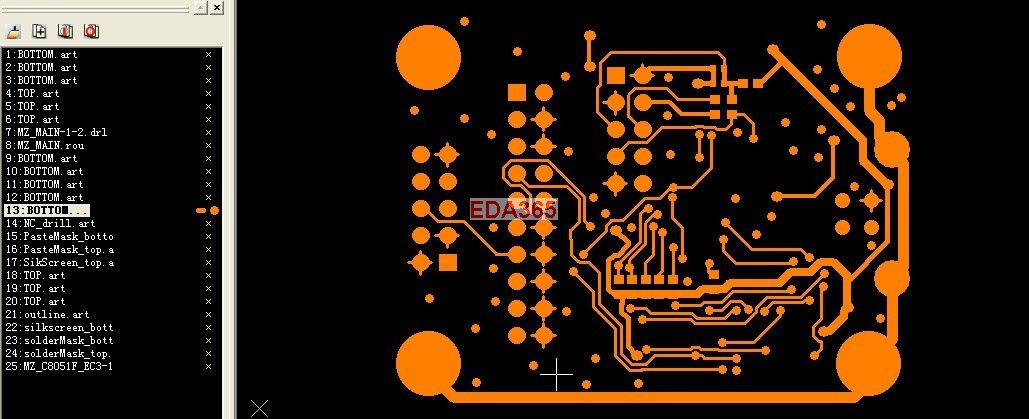

分别点击后如下

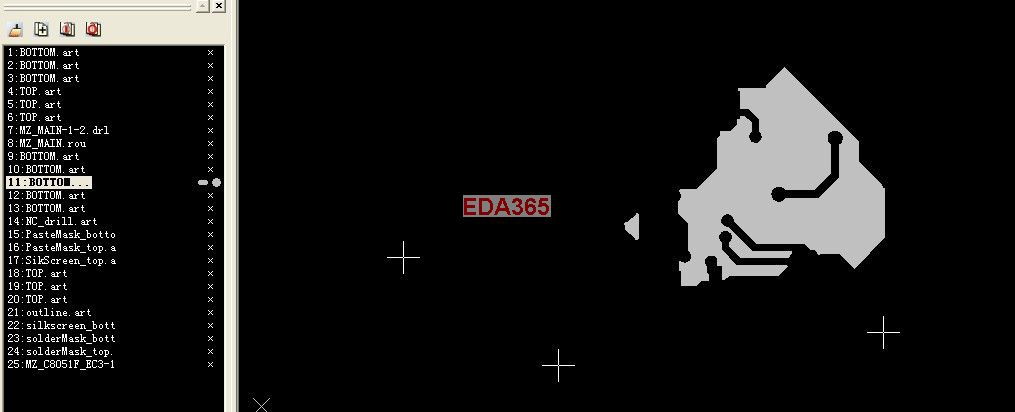

现在的问题是为什么设置的3个 PIN VIA ETCH ，CAM调入后变成了5类，铺铜还分了块?这样板子做出来没问题?

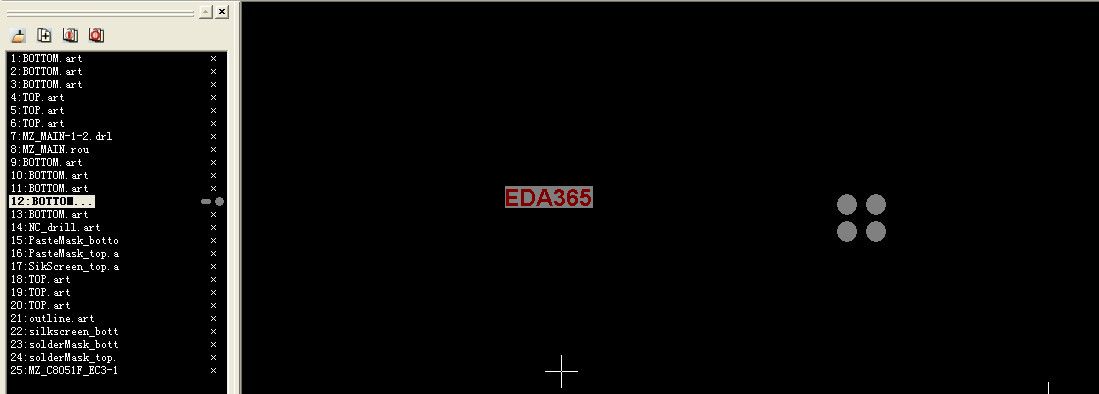

那4个孔的BOTTOM为什么还要占用一类?跟我的设置有关么?
TOP层的设置和BOTTOM一样，却只有3类?
allegro高手CAM高手指点一下啊
1：你是用274X出的图，在cam中就是这样显示的。如果用6x00的话，就不会有问题。
2：你的cam版本比较低，如果你用新版本的，软件会把那些东西自动合成一个文件来显示的方式。
非常感谢，没有问题就行，我的版本是9.0的，还是绿色版，呵呵
升级到9.5.2，，即可解决
解决方法如下
File->Setup->Photoplotter, RS274X 点击 setup option, convert composite to single layer打钩
用10.2的cam350
7楼的正解
7楼就是我，正解
