求助：原理图Hierarchical Block的下层电路的Part个别的找不到，，求求助
录入：edatop.com 点击：

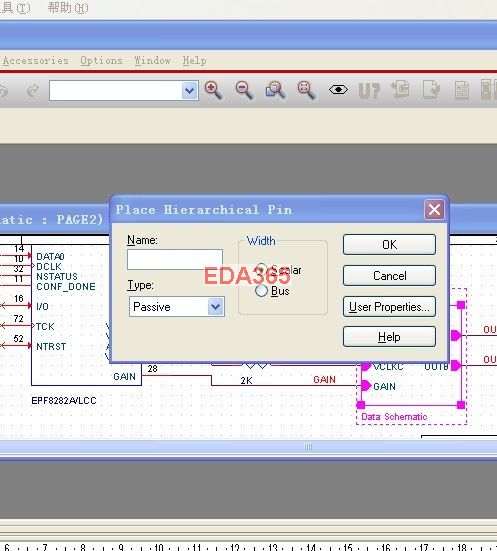

这个是做一个层次块，在接着建立了，下层电路，同时在下层电路中，也会出现相应的端口连接器，，，
可是，在完成后，发现，有些端口连接器没有，只有上层次块中端口连接器的一部分，，，，
求助，万谢，，
小弟拜谢，，，，
有人不，，，是不是我说的不够清楚，，还是怎么回事
的确不清楚，无文件问题更复杂！

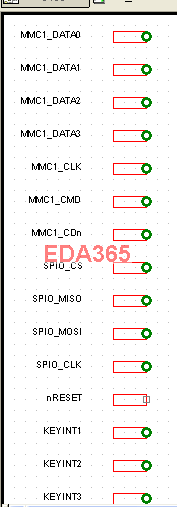

产生的下层电路是这个，，

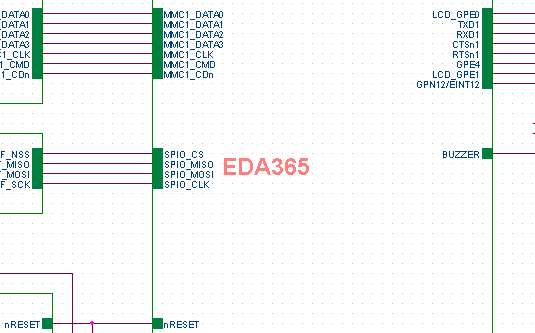

上层次图，生成的下层次图中，少了一些端口连接器，，如此图中的模样
在此页中，，有些这样的端口没有，，
不怎么回事，，，求求助
报的是什么错误?点开看看在说，出错了怎么生成的了啊。
呃，可能我没说清楚 ，，不是说的那个DRC错误，，
我是说的，这个层次图里，像这样的一个个端口连接器，，有的没有产生，，
而在上次的层次块电路图里，是有加了，，这个
你说的不是Hierarchical Block么?那个就是PORT的导出，port报DRC你要先看看DRC。
port报DRC ，那这个DRC文件，在哪里，，，
继续求助
port报DRC ，那这个DRC文件，在哪里，，，
继续求助
