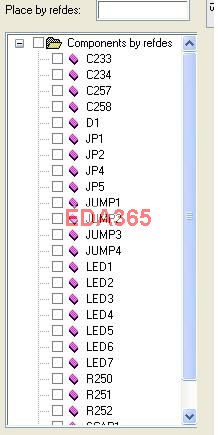

能看到器件但是放不到PCB上，请看图
录入：edatop.com 点击：
我使用了other的网表导入方式，其中有25个器件（有贴片有插件）无法放入到PCB，库文件都有这些封装还有flash焊盘，命令行没有任何提示。有知道的么，谢谢啊！
應該是零件，銲點和Device的擺放路徑沒設好吧
没放进来确实是要想到很多问题：1.你的路径是不是正确?路径中最好不要出现中文 2.所有的焊盘和元件（包括三个）是否都放在一个目录下?3.元件的序号和原理图中的number是否一致?记device是否正确
你最好一个一个的排查
同上 ，如果3#说的你都排除了，也有可能是你的零件建的时候版本太低了，而你现在用的版本是高版本，这样就在把这颗零件打开在重新生成一下就好了 。
有这样的事，没遇到过！
谢谢各位的回答，这个问题发生在网表更新以后，路径都对。我使用other导入，再次导入选择Supersede all logical data和Always以后，提示有重复的器件，然后那些器件就找到了。虽然现在所有器件都导入正常了，但还是感觉没有找到问题的根本。
