Allegro的一个奇怪问题，请教
录入：edatop.com 点击：
用Allegro设计电路板，有时临近过孔的地方会出现一个小方块，把临近孔的线删除再连上，这个小方块就消失了。
不解，求教高手指点这是什么东东?
不解，求教高手指点这是什么东东?

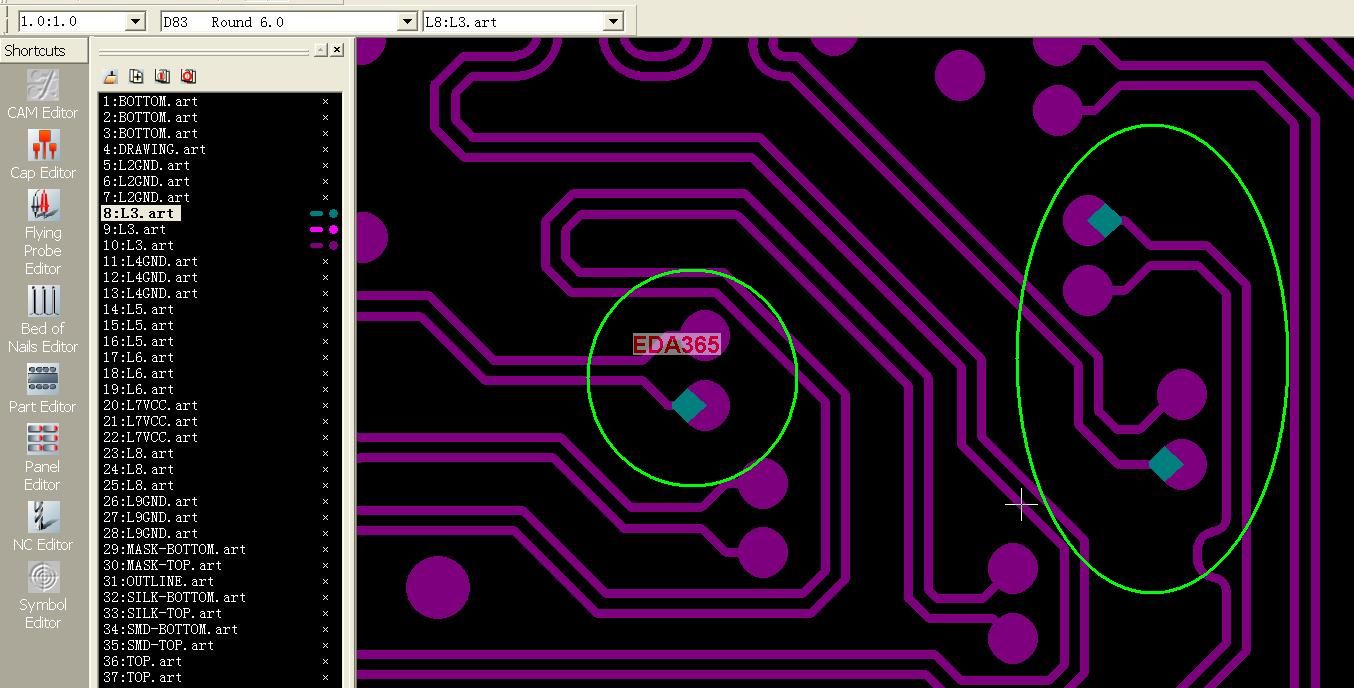

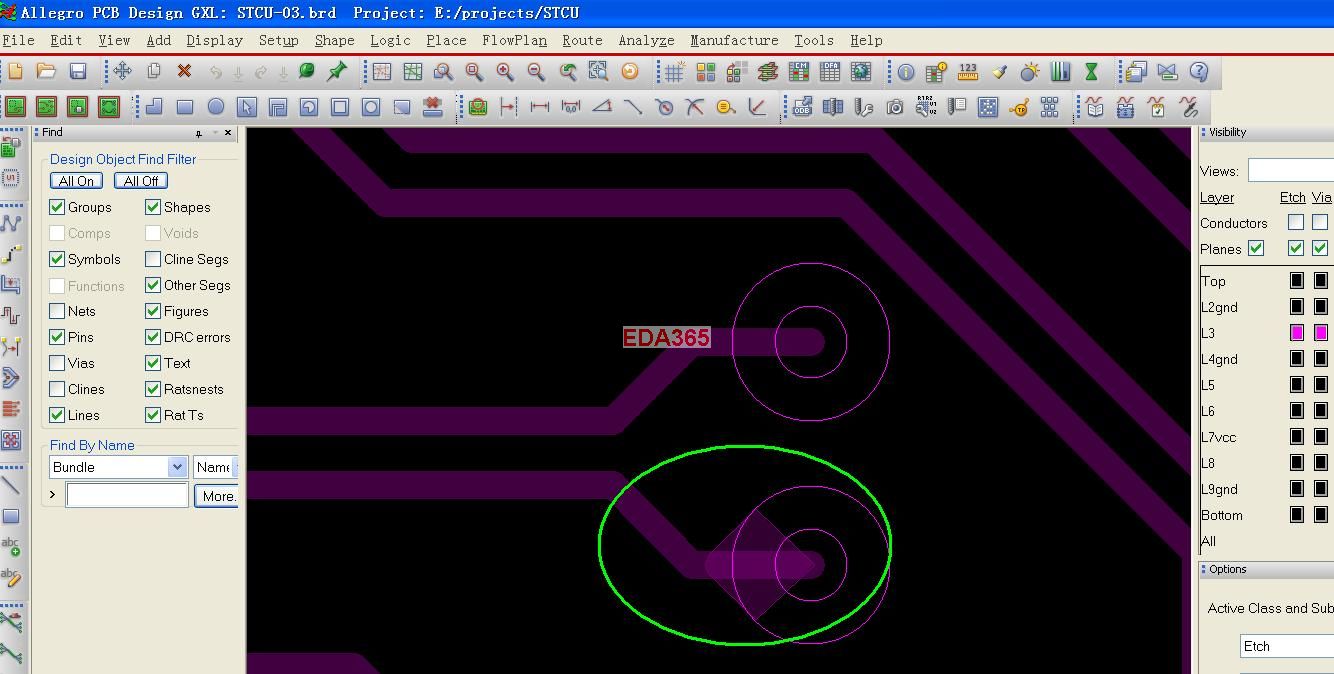

附上图片以做说明，我用的是16.2
要命的是如果不删除，出图时会出现。
老大，这个是泪滴！
为何有的线有,有的线没有?
而且选不中它?
加了泪滴就有，不加就没有，没有打开 dynamic tear drop的话一旦移动走线就会消失，打开了动态泪滴即使是修改走线也不会消失
小编：是自己画的图的话应该清楚是啥啊。
是不是学习别人的板子?
是我自己画的板子啊，allegro用的时间不长。见笑了，呵呵！
刚才看了看help，明白是怎么回事了。
你肯定是 移动多 整体的 元器件
有方格的地方其实是断开的 坐标其实是没有 对其的
你可以删了重新画 就没了
路过看看 这应该是一个断点导致的吧
