这些电路你还记得吗 本人每天发布三个简单电路 温故一下学校里的知识
录入：edatop.com 点击：
这些都是在学校里的东西 你还记得几点 解释一下几点 ：
1 电路类型和作用
2 PCB布局布线设计要点
图一：

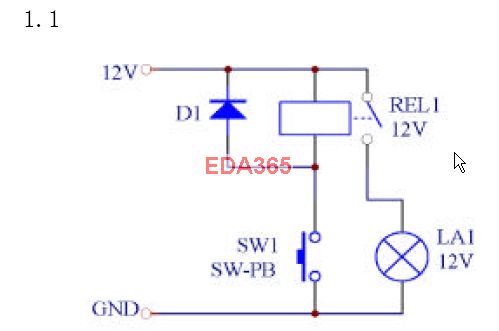

D1 的作用是什么
图二：
R1 的作用是什么
图三：

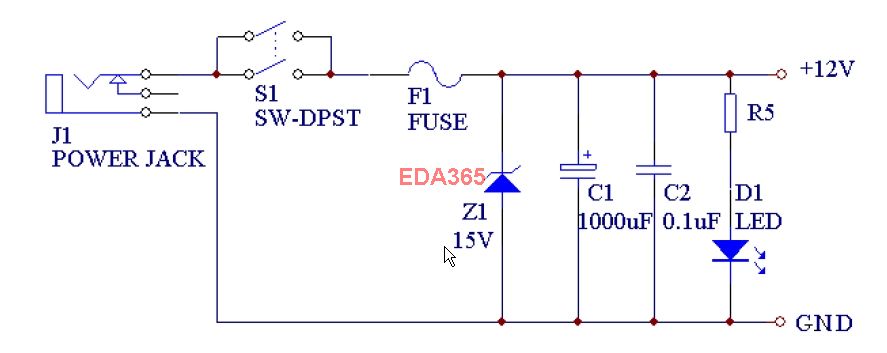

Z1 的作用是什么
1 电路类型和作用
2 PCB布局布线设计要点
图一：
D1 的作用是什么
图二：
R1 的作用是什么
图三：
Z1 的作用是什么
不记得学校学过什么了，如果不算逃课，上网，考试的话
D1是续流二极管，防止继电器的反向电动势损坏其它器件。
R1是匹配电阻，通过限流来抑制过冲。
Z1为稳压二极管，用于稳压要求不高的小功率场合。
哈哈！这个题目好，有回到学校的感觉了。
小编果然高手
100分！~
在学校里面的时候纯没有学习,天天都不知道干什么去了
所以就知道第三个图的是稳压的,别的都不知道,
受教学习了,呵呵
学习了~期待明天
有意义的帖子
温故而知新
还好没忘，hoho
第三图：Z1 15V能起作用吗?
很好的帖子！
不错，学习了
好像第三幅图 ，起不到稳压作用
图三，应该可以吧。保证过来的电压大于击穿电压，然后击穿，把电压嵌位在12v。
个人见解，不要拍我啊。
