请教ALLEGRO 16.3板层问题

录入:edatop.com     点击:

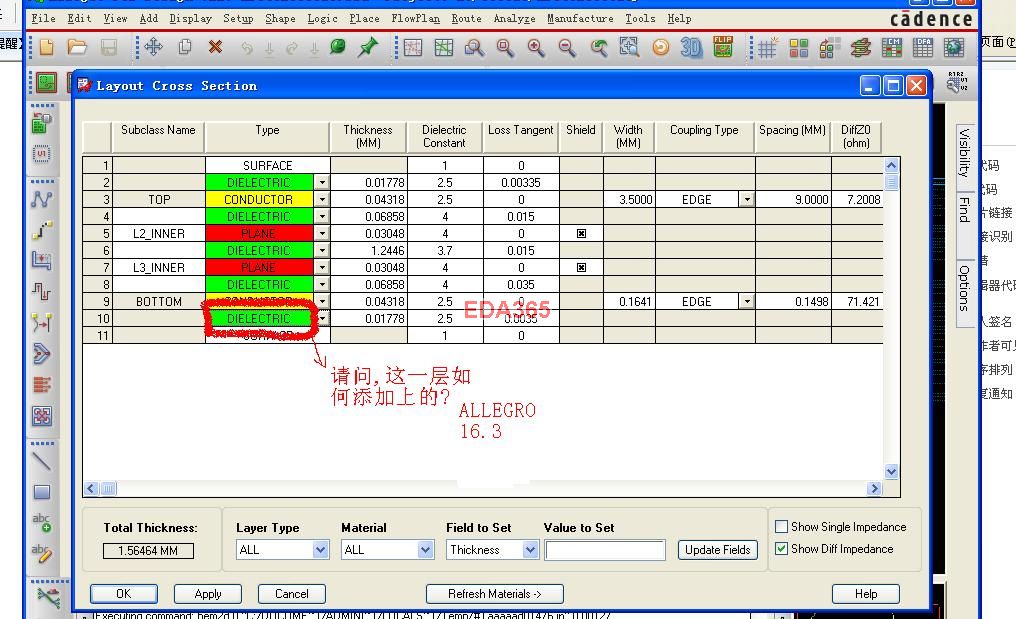

BOTTOM最下面DIELECTRIC是如何加上去的?

右键就可以加上去。
请问下,这层加上去起什么作用?

16.3的加不进去,只能向上加,不能向下加
这是我看到别人的板层是这样做的,正在学ALLEGRO

哪位高手如知道,请指点下

这个是仿真的时候做绿油?个人猜测...
我的16.3里面有add layer above和add layer bellow两个菜单

试了下,应该是右键在bottom里面就有,点到其他地方出来的不一样。

是有add layer above和add layer bellow,但点击add layer bellow是加不进去的,你试下看可不可呢?

是有add layer above和add layer bellow两个菜单,可以删除原来有的DIELECTRIC,删除后但点击add layer bellow是加不进去的,你试下看可不可以呢?

這的確是估算阻抗用, 一般不設的話是以空氣為介值, 但事實上板子是會上綠漆的, 這樣特性阻抗的估算就不正確, SI 也得不到正確的答案.

好像还没解决怎么加上的吧

?

路过

额,我在TOP层add above没加进去,但是在空气层add bellow有加进去。
