求助，用ALLEGRO 16.3模块化的一些问题。
录入：edatop.com 点击：
我用ALLEGRO 16.3的Application mode placement edit 功能。
模块摆放了8个相同的模块后，以为有些NET连接方向不一样，需要修改NET，

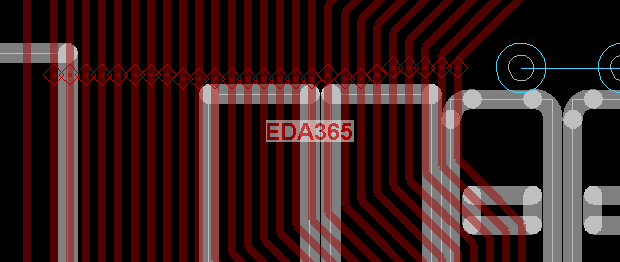

再CUT CLINE 后，修改走线方向，在在截断处出现一菱形节点。如图：
11 分钟前
次节点影响自动修线、移NET，只能把鼠标放到节点上移动。有什么办法取消吗?
板子上太多了，目前如果想取消只能把NET删除重新连接，有别的什么办法吗?
求助，谢谢。
模块摆放了8个相同的模块后，以为有些NET连接方向不一样，需要修改NET，
再CUT CLINE 后，修改走线方向，在在截断处出现一菱形节点。如图：
11 分钟前
次节点影响自动修线、移NET，只能把鼠标放到节点上移动。有什么办法取消吗?
板子上太多了，目前如果想取消只能把NET删除重新连接，有别的什么办法吗?
求助，谢谢。
最近发现，此节点是GROUPS设置。我咨询GROUPS，NET正好到次节点处，有什么办法删除GROUPS?
先選擇模式 application mode/general edit------------Find/Groups
鼠標放到哪個模塊上面，右鍵下拉菜單就有 Disband Group
非常感谢。
