差分信号如何打垂直过孔

录入：edatop.com 点击：

请教一下，在allegro16.3中，所有差分信号线的过孔都是水平的，左右各一个孔，如果我想让过孔变成上下各一个的垂直方式，该怎么调整呢?

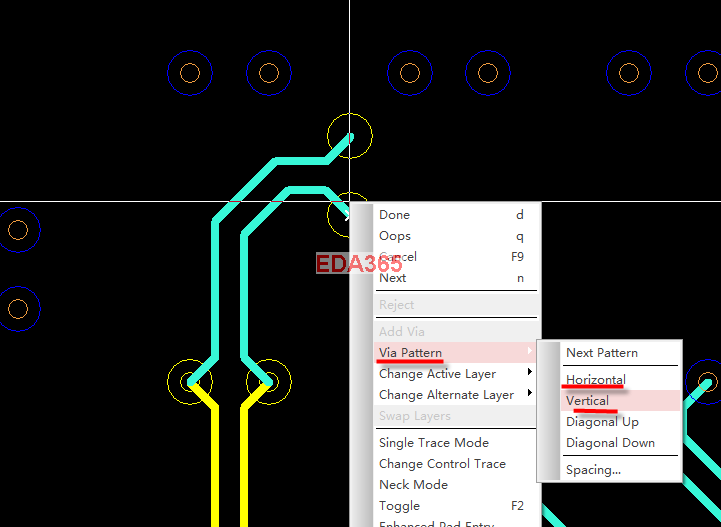

试试咯！

谢谢，完美解决。
