请教:Allegro 板框倒圆弧

录入:edatop.com     点击:

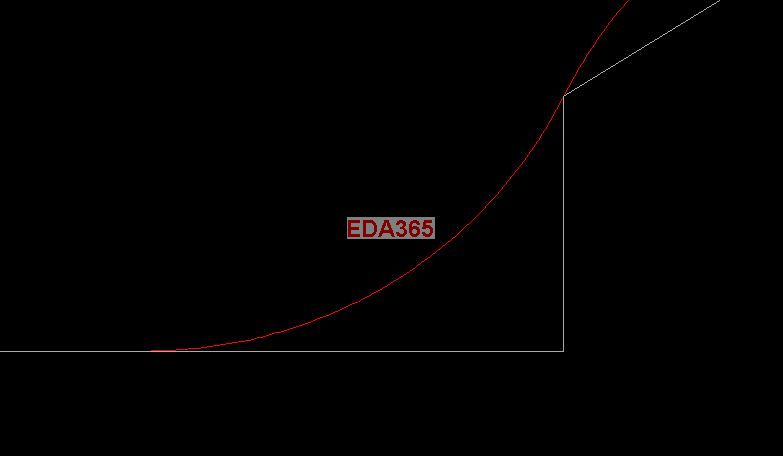

如下图,红色的是导入DXF的板框,白色的是自己用Add line画的outline,请问用什么方法可以倒出红色那种弧线?如果用dimension——〉fillet,会提示:Picked segment not long enough to support fillet! - pick again ...

你导入DXF时直接设成 board outline不行吗? 还搞得这么麻烦?

只是想知道Allegro 可不可以倒出这种弧线……

可以啊,把控制面板里的RADIUS设置小一点

RADIUS设小了,圆弧的半径也小了,不能跟DXF完全一样

怎么不把DXF直接导进来呢,画的白色线条方向是导不成那个样子的,你测量下红色线条的半径,圆心。再画两条合适的线段,然后倒角。

我明白了~~~谢谢~!感觉allegro倒角没有pads方便~~

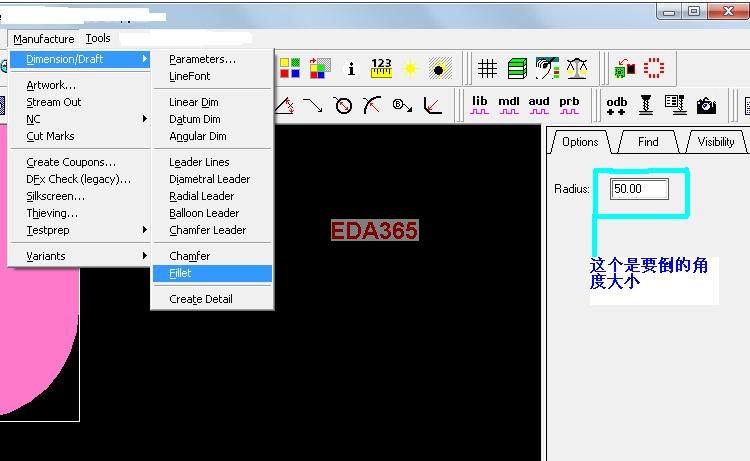

  看图

直接在Autocad 里面再倒入方便得多,在Allegro中弄起来麻烦!
