allegro中PCB里元件封装更新
录入:edatop.com 点击:
在allegro中,由于元件的封装出现了错误,需要修改元件封装,这时需要执行下面二步1、第一步先在allegro中打开需要修改的元件封装dra,修改完后保存,如果是要换成另一个封装或者全部新建来更新,请保证元件名与原来一致,另外注意存放目录是原来的路径2、关键的第二步,allegro自带一个更新功能,它在place菜单下有一个UpdateSymbols菜单,点击它这里可以在packagesymbols目录下列出了你制作的个人封装,找到你已经修改的封装元件
目录
在allegro中,由于元件的封装出现了错误,需要修改元件封装,这时需要执行下面二步
1、第一步先在allegro中打开需要修改的元件封装dra,修改完后保存,如果是要换成另一个封装或者全部新建来更新,请保证元件名与原来一致,另外注意存放目录是原来的路径
2、关键的第二步,allegro自带一个更新功能,它在place菜单下

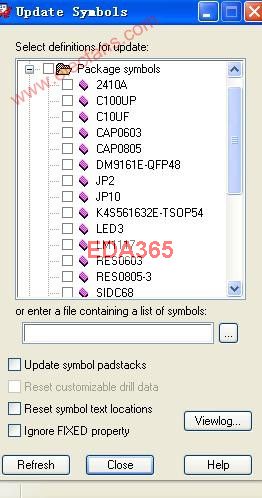

有一个Update Symbols菜单,点击它
这里可以在package symbols目录下列出了你制作的个人封装,找到你已经修改的封装元件打上勾,然后点击Refresh按钮就可以更换封装了。
但是怎么让所有封装一起更新,不用一个个的点,要更新的封装有好多啊,一个个更新,没效率!请教高手们!
目录
在allegro中,由于元件的封装出现了错误,需要修改元件封装,这时需要执行下面二步
1、第一步先在allegro中打开需要修改的元件封装dra,修改完后保存,如果是要换成另一个封装或者全部新建来更新,请保证元件名与原来一致,另外注意存放目录是原来的路径
2、关键的第二步,allegro自带一个更新功能,它在place菜单下
有一个Update Symbols菜单,点击它
这里可以在package symbols目录下列出了你制作的个人封装,找到你已经修改的封装元件打上勾,然后点击Refresh按钮就可以更换封装了。
但是怎么让所有封装一起更新,不用一个个的点,要更新的封装有好多啊,一个个更新,没效率!请教高手们!
全选上图中的选项不就更新了,再说你net in的时候导进来的应该都是最新的,只有后期有更改才会更新~个别的 呵呵
选package symbol前面的框可以全选
我试过,全部刷新,可是不行,要一个个的刷
那是PCB文件的问题吧,你DB check一下,这个功能我们也经常用,全选就行了,没有问题。
哦,你要更新库,记得勾选下面的1、2、4项,看你的抓图上没有勾哦
前面的框全勾上不就可以了么?要么就是你数据有问题
我也勾选了的,DB check 哪里弄
如果选package symbol前面的框全选
还不行,就重新把安装软件破解下,有可能是没完全破解的原因.
菜单【tools】-【Database check..】
谢了,又解决一个问题!有进步,就嗨皮呀!
