模数共地如此处理依据？
录入：edatop.com 点击：
AD芯片下面数字地和模拟地如此连接，是等同于0欧姆电阻吗?请大虾指点啊
模数共地

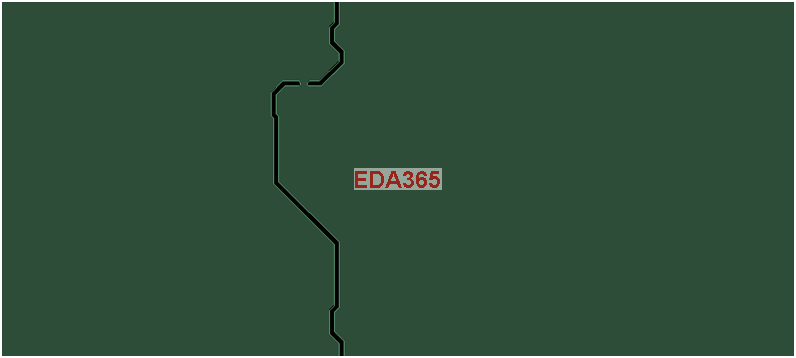

那是地平面的截图
我认为是等同于0电阻
0欧电阻在高频下就不是0欧了。地层不要用0欧电阻连，很多大公司的layout指导明确的这样要求。
毕竟数字电路一般比模拟电路频率高，那你是说这样共地效果会比通过0欧姆电阻或者磁珠更好?
这个在频率上的高频段隔离度和断开一样。断开要磁珠相连，不要用0欧姆。不过这个连接点比较讲究，不是随便选的，磁珠就比较随意一些，只要最终共地。
看过很多大公司的layout指导，都是这样的，明确反对在地上用0欧电阻，磁珠或者电感连接。但是很多中国人画的板子喜欢搞零欧电阻，甚至我还看到过demo板用电感连的。零欧电阻可以用在电源线上，不要用在地上，对电磁兼容很不利。
最好用贴片器件比如0欧姆，磁珠，不然到时候想断开都不行
我们通常都是用两块铜皮直接连接的。
直接在分割的地方用磁珠跨接就行了吧
模拟地和数字地的分割有点窄了吧
大于40mil moat
