一打开PCB文件时出现的问题
录入：edatop.com 点击：

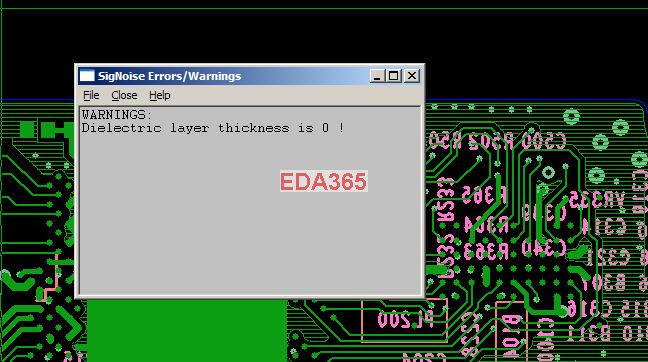

如下图
叠层设置不对，别说不知道在哪里改
不改就是会弹出这个提示而已，不影响实际使用，反正你也不用仿真
应还不是层叠设置的问题，仔细对了一下，还是一样。
你看下板厚的设置，修改一下板厚应该可以，你试试
怎么设都不行，对照了下另一个板子设置一样的，记的以前在哪还看过类似这种贴子了。
提示是说介质层厚度设置为0 如果不是这个问题我就无能为力了
另外的板子设置一样，会不会是因为在其他设置里关了相关的警告信息
