大家的电源焊盘是不是都是full connect方式的？
录入：edatop.com 点击：
用full connect 的链接方式由于电源是铺铜的那样就比较难焊，用了8点连接，那连接的线又太细大电流走不了，只能用热风焊盘了么，求各位大大解答，谢谢~~
要花焊盘连接，四角还是八角随你，而且宽度也是可以调的
宽度是在哪里调的，我调了都没反应，还是线宽很细，谢谢
1、shpe/select shape or void ,然后左键点击你药调整的shape；

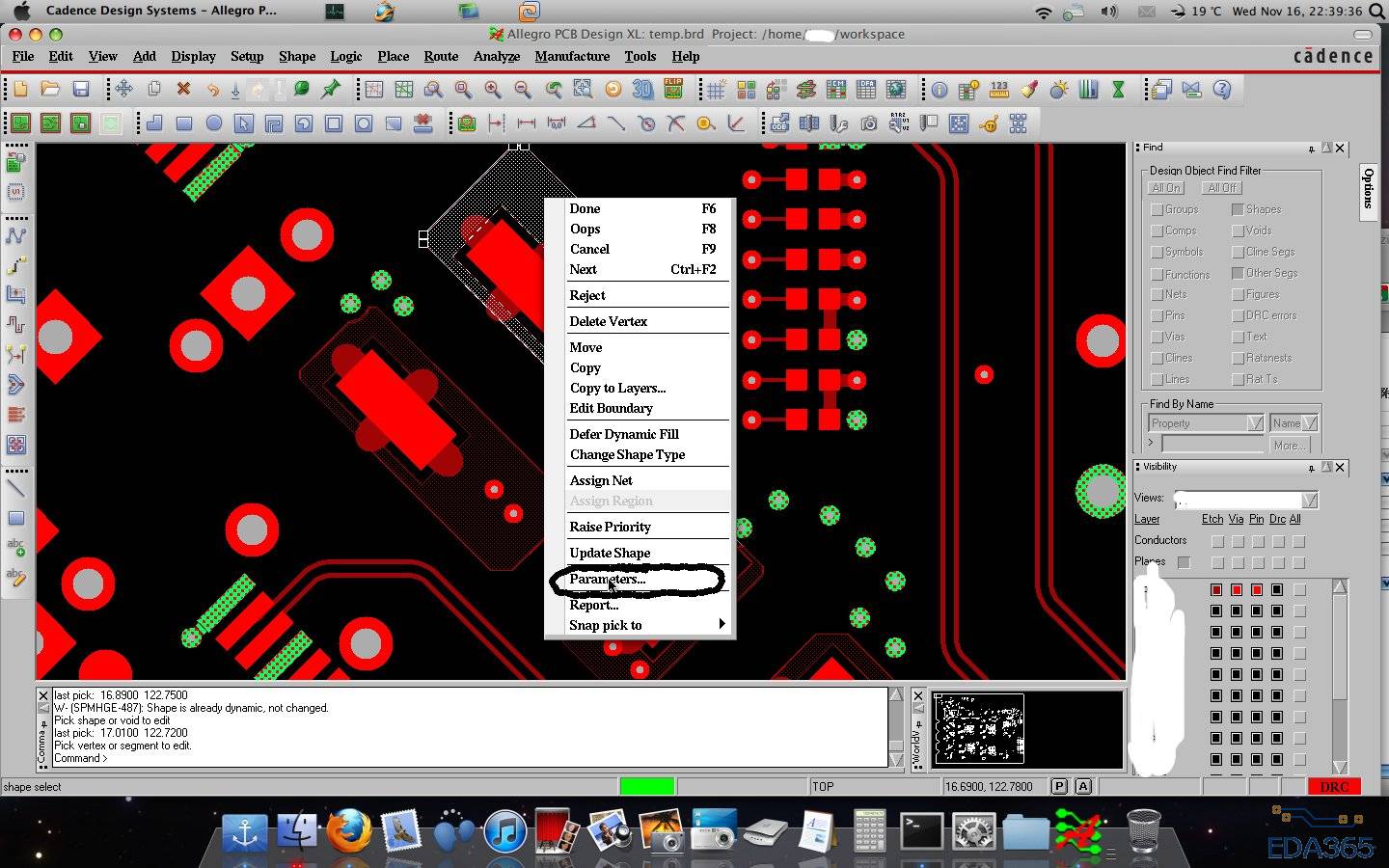

2、右键点击shape/paramenters

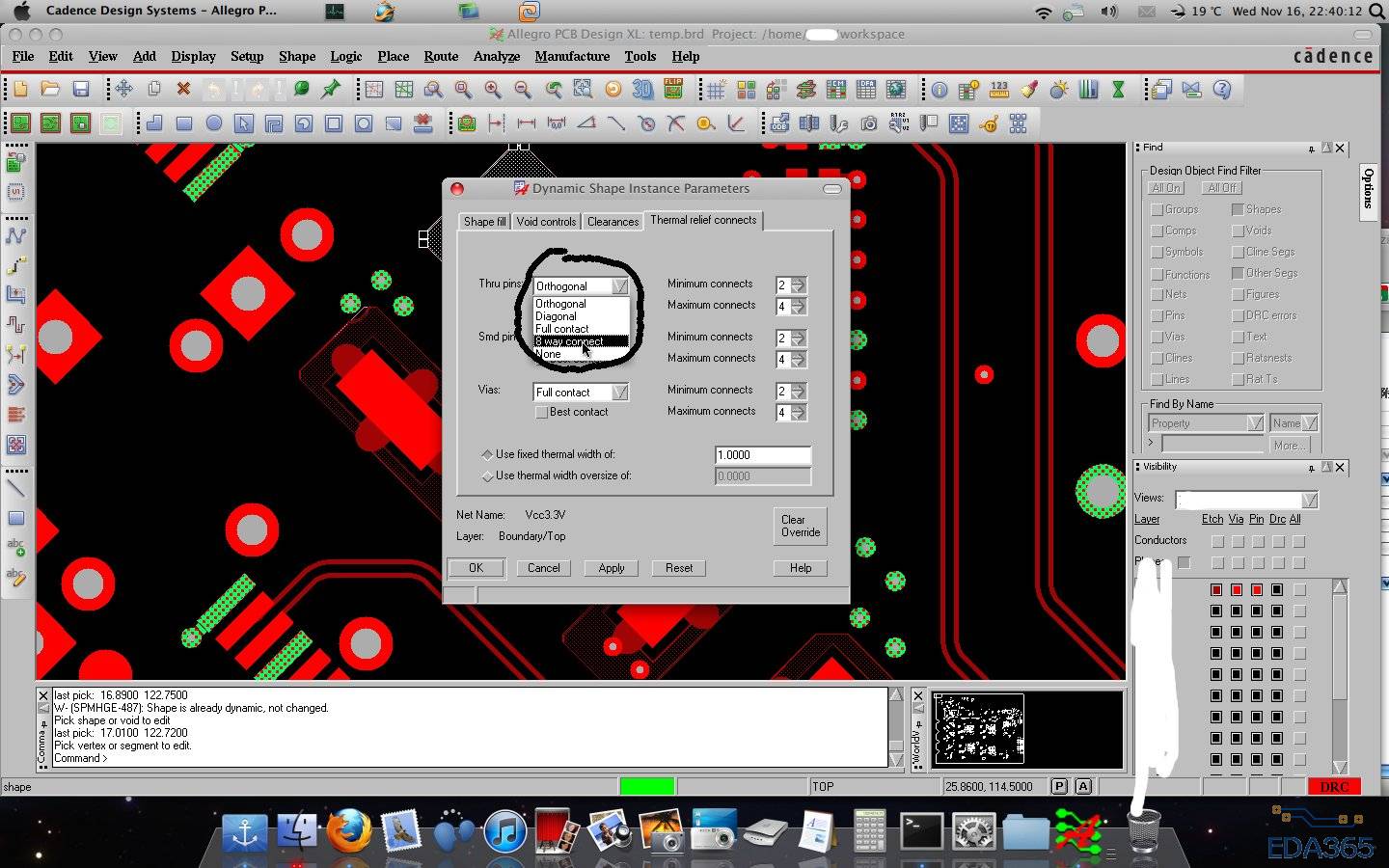

3、Termal relef connect 里面下拉框有选择链接方式的
4、下面可以选择固定的链接线宽，看情况自己填
太感谢了~~
apple的系统?
学习中，
unix，linux
静态铜 线宽随便CHANGE
兄弟，linux都能玩得那么嗨，我也有linux版本的cadence，但是一直装不上，能否放点教程上来撒?
