allegro快速精确画出螺旋式走线的技巧
录入：edatop.com 点击：
之前出了个完全输入坐标的方法来画,且要导出又导入,效率很低..Sorry
现总结出新的方法如下:
1. 确定圈距.确定线宽.
2. 将栅格点距设为圈的圈距值。
3. 用arc画走线(Cline)，角度设为OFF。
4. 开始手工画第一个1/2半圈,再画成个半圈(第一次一次性画完一个半圈是不行的,要做两次画)
5. 完成第4步,以后就一次画半圈了,按格点画就好了,很快很精确.注意每圈的起点或终点都在同一水平或垂直上即可.

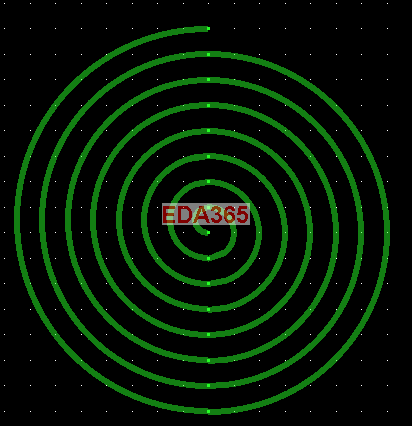

6. 最后根据需要再在最里面加半圈. 完成的图如下图.
现总结出新的方法如下:
1. 确定圈距.确定线宽.
2. 将栅格点距设为圈的圈距值。
3. 用arc画走线(Cline)，角度设为OFF。
4. 开始手工画第一个1/2半圈,再画成个半圈(第一次一次性画完一个半圈是不行的,要做两次画)
5. 完成第4步,以后就一次画半圈了,按格点画就好了,很快很精确.注意每圈的起点或终点都在同一水平或垂直上即可.
6. 最后根据需要再在最里面加半圈. 完成的图如下图.
为什么要做成这样呢?
为什么要做成这样?
应该是相当于一个电感。
作用是什么呢?
高频?
为什么要这么做呢? 有什么作用啊? 什么时候需要这样做? 需要接入网络么?
学习
什么意思，在板子上直接画线圈，相当于一个实际的电感元器件?
mark
小编给解释
赞一个
是的，没错。
好方法啊。
